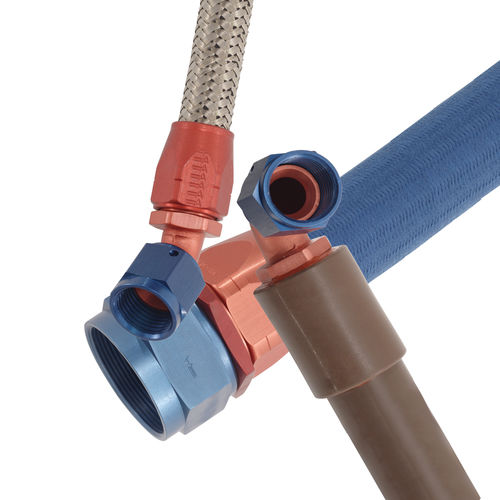

Tuyau flexible pour carburant Aeroquip®

hydrauliqueen caoutchouc synthétiqueflexible

Les séries 601/701 de tuyaux flexibles d'Eaton sont conçues pour fonctionner à une pression nominale inférieure à 1 500 psi (en fonction de la taille) pour le carburant, l'hydraulique, le liquide de refroidissement et d'autres fluides aéronautiques. Les tuyaux assurent le mouvement et la flexibilité des systèmes présentant des mouvements/vibrations prévus et facilitent l'entretien et la connexion/déconnexion. Le tuyau de base en caoutchouc synthétique favorise la compatibilité des fluides et la réduction du poids. La bobine de support interne Eaton Aeroquip référence 900780 est utilisée pour éviter d'endommager les tuyaux soumis à une mauvaise manipulation, à une application sous vide ou à une installation serrée. La référence 900800A Internal Sleeve (manchon interne) doit être utilisée en conjonction avec la bobine de support interne. Elle sert de point d'ancrage à la bobine et empêche les fluides à haute viscosité ou à débit extrême de forcer la bobine de support interne à sortir par les raccords d'extrémité. La bobine de support interne est une bobine de renfort plate, enroulée en hélice, en acier inoxydable de type 302 - AMS-5516. Instructions d'installation Etape 1. Déterminer la taille et le style de tuyau et de raccords appropriés à l'application. Étape 2. Couper le tuyau à la bonne longueur (facteur "J"). Étape 3. Sélectionner la bobine de support interne et le manchon interne (2 requis) de la bonne taille dans le tableau 1. Étape 4. Déterminer la longueur correcte de l'enroulement à couper en utilisant la formule applicable du tableau 1. Étape 5. Couper par toute méthode pratique et enlever tous les bords et coins tranchants. Étape 6. Les deux extrémités de la bobine de support interne doivent ensuite être pliées en languettes, comme indiqué ci-dessous. Étape 7. Pour installer la bobine de support interne dans le tuyau, utilisez une tige ou un morceau de tuyau légèrement plus long que la longueur coupée du tuyau.
