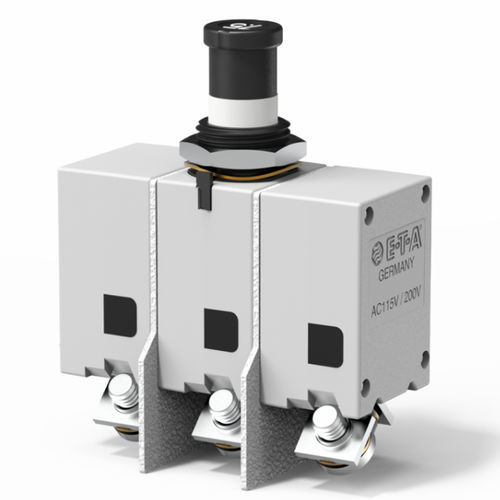

Disjoncteur aérospatial thermique 583 series

manuel3 pôleshaute performance

Disjoncteur thermique tripolaire type 583, à fixation par collerette filetée, à actionnement Poussé-Tiré et pouvoir de coupure élevé. Ouverture à commande instantanée et à déclenchement libre indépendant de toute influence mécanique extérieure. Contact auxiliaire en option. La construction spéciale permet de l'utiliser sous des conditions environnementales extrêmes. Le déclenchement se fait toujours sur tous les pôles en cas d'une surcharge sur une, deux ou trois phases. Montage - collerette filetée Raccordements - bornes à vis Actuation - bouton-poussoir déclencheur manuel Contacts auxiliaires - avec contacts auxiliaires sans contacts auxiliaires Protection contre les projections d‘eau - avec protection contre les projections d‘eau sans protection contre les projections d‘eau Éclairage - sans éclairage Durée de vie - 20 000 manoeuvres mécaniques ou 10 000 manoeuvres à IN (inf. ou égal à 25 A) 4 000 manoeuvres à IN (30 A) Pouvoir de coupure Icn - 3 x 200 V AC (400 Hz): inf. ou égal à 4 A: 1 000 A 5 A: 2 000 A 7,5...25 A: 2 500 A 30 A: 1 500 A 28 V DC: 1...25 A: 6 000 A 30 A: 4 000 A Homologations - LN 29887, VG 95345 T11, EN 2996, AS 14154, QPL ACCESSOIRES Numéro de commande - Description - X20080103 - capuchon en plastique noir et joint torique X20080108 - capuchon en plastique transparent et joint torique X20080201 - capuchon en plastique noir et joint torique, écrou nickelé X20080202 - capuchon en plastique noir et joint torique, écrou noir X20080301 - adapteur-bouton-poussoir Y30700401-05 - clips de marquage Y30700501 - clip de blocage APPLICATIONS Aviation
