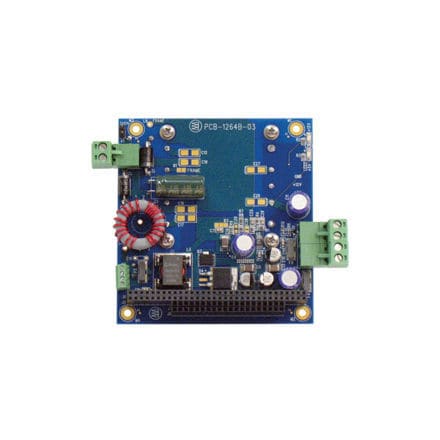

Convertisseur DC/DC de puissance ACS-5161-00

filtréeà isolation galvaniquerobuste

L'ACS-5161 est un convertisseur de puissance DC/DC à double sortie, isolé galvaniquement, au format PC/104. Fournissant jusqu'à 100 watts de puissance de crête (minimum 60 watts continus à des températures élevées s'il n'est pas structurellement désenflammé), l'ACS-5161 présente une conception mécanique spéciale durcie pour des températures extrêmes et des niveaux élevés de chocs et de vibrations, ce qui le rend idéal pour les installations aéronautiques, ferroviaires, navales ou industrielles. Tous les composants lourds ou volumineux sont solidement fixés à la carte pour résister aux chocs et aux vibrations. Destinée à être la carte inférieure d'une pile de cartes PC/104, l'alimentation incorpore un module convertisseur DC/DC placé sur sa face inférieure, de sorte qu'il peut être structurellement chauffé à une base thermoconductrice ou à une paroi de boîtier - pour permettre un fonctionnement fiable à température étendue (-40C à +85C) sans aucun refroidissement actif (sans ventilateur). Les tensions de sortie sont transmises au bus PC/104 et sont également accessibles à partir de borniers facilement amovibles situés sur le côté du module. Des diodes électroluminescentes indiquent l'état des sorties d'alimentation. L'alimentation peut être activée/désactivée à distance à l'aide d'un interrupteur ou de la clé de contact d'un véhicule. Protégé en entrée et filtré, l'ACS-5161 est idéal pour les systèmes nominaux +24V DC alimentés par batterie. Il offre une protection contre les inversions jusqu'à -45VDC et une tolérance à court terme pour les pointes jusqu'à 50V (1ms). Il prend également en charge la temporisation configurable pour le séquençage de l'alimentation, ainsi que l'arrêt à distance. Le filtre d'entrée en mode commun et le circuit de protection embarqués sont conçus pour répondre aux exigences des directives communautaires sur les basses tensions pour la conformité CE EN55022-B et EN61000 et MIL-STD-461 pour les émissions conduites et rayonnées.
