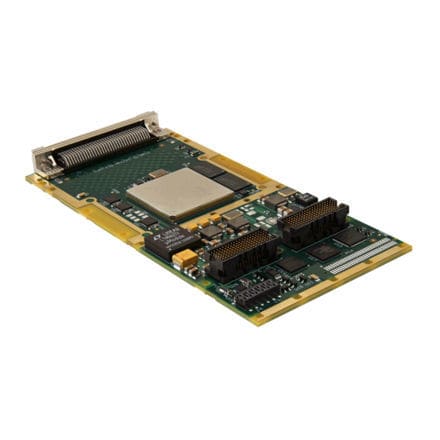

Carte électronique pour aéronef XF07-523

Le XF07-523 est un XMC robuste basé sur un FPGA Kintex 7 avec des E/S de données LVDS. La combinaison de ports d'E/S directs à haute vitesse et de traitement FPGA rend le XF07-523 idéal pour les applications exigeantes, y compris les radars, l'imagerie et les équipements de test sur les marchés commerciaux et de la défense. Le format XMC est idéal pour les plates-formes à faible encombrement telles que les drones et les avions de chasse. Le XF07-523 est construit autour d'une ressource FPGA AMD Kintex-7 325T programmable par l'utilisateur qui est supportée par une mémoire DDR3 à haute vitesse directement connectée au FPGA. Le XF07-523 supporte deux banques de 128M x 16-bit DDR3 SDRAM et chaque banque de mémoire supporte des bandes passantes de lecture ou d'écriture jusqu'à 2.5 Gbytes/sec. Les images de configuration du FPGA peuvent être stockées dans la mémoire Flash qui peut être mise à jour et contrôlée par le CPU hôte en utilisant l'interface PCI Express® (PCIe). Le kit de développement FusionXF de Curtiss-Wright comprend le logiciel, le HDL et les utilitaires ainsi que des exemples d'utilisation du XF07-523. Le XF07-523 répond à une gamme d'exigences environnementales, y compris commerciales, refroidies par air, robustes et refroidies par conduction. E/S numériques Panneau avant (refroidissement par air uniquement) : - 32x LVDS PMC P14/XMC P16 : - 32x LVDS (P14) ou 20x LVDS +38 SE (P16) FPGA - Type - AMD Kintex 7 K325T, grade de vitesse 2 Mémoire principale - Taille/type - 2x 128M x 32/DDR3 SDRAM Logiciel/HDL - Outils - FusionXF pour VxWorks ou Linux
