Logiciel viewer Master

de CAOde fabricationpour l'aéronautique

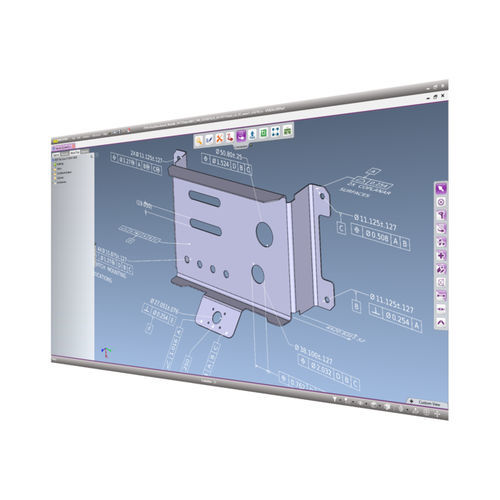

La technologie 3D Master permet d’atteindre l’objectif “zéro papier” en production en remplaçant les plans par des modèles 3D avec annotations. Elle est aussi supportée par les nouveaux standards STEP AP242 et JT. CoreTechnologie a totalement intégré cette technologie avancée dans ses solutions. Les modèles CAO incluant annotations et cotations 3D, appelés MBD - Model Based Definition, peuvent être convertis ou affichés en maintenant ces informations et liens spécifiques. L’utilisation de 3D Master réduit le besoin d’utilisation de plans 2D à son strict minimum car les modèles MBD contiennent toutes les informations nécessaires pour réaliser la production. Simplification du processus de fabrication numérique 3D_Evolution convertit les données 3D MBD depuis et vers les principaux formats natifs et standards du marché tels que CATIA, NX, CREO, STEP AP242 ou encore JT. Le logiciel 3D_Analyzer est lui plutôt utilisé pour visualiser ces données. Pour plus de clarté lors de l'utilisation, un mécanisme de vues spécifiques, appelées captures, incluant l'orientation de la pièce, le facteur de zoom ainsi que la capacité à cacher certains éléments permet d’isoler et de nommer les différents cas de tolérancements fonctionnels. En choisissant l’affichage d'une capture, seulement les annotations choisies par les concepteurs sont ainsi visibles. Enfin, les captures peuvent aussi intégrer des plans de section qui permettent de visualiser plus facilement les tolérancements fonctionnels à l’intérieur de la pièce. L’interactivité des modèles 3D est aussi un avantage, un clic sur une dimension va aussi mettre en évidence,
