Logiciel de qualité VDA

de CAOpour l'aéronautique3D

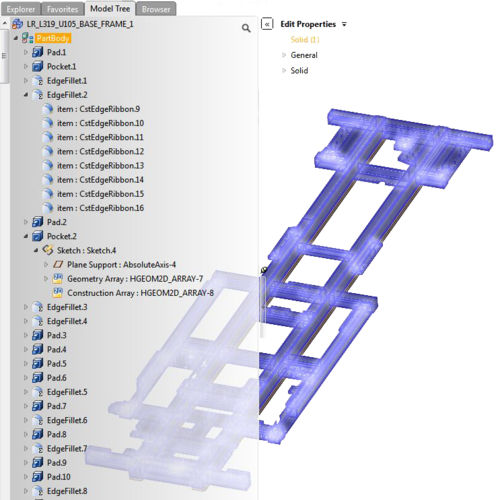

L’outil certifié 3D_Evolution© Quality Checker contrôle toutes les géométries 3D indépendamment du format CAO d’origine. C’est le seul outil de conversion certifié conforme aux spécifications SASIG/PDQ et VDA 4955/2. Les erreurs sur les surfaces, les courbes et la topologie sont explicitement affichées sur le modèle. La liste des erreurs est présentée de manière à pouvoir être rapidement associées aux outils de corrections. 3D_Evolution© dispose d’une fonction de correction automatique qui résout aisément de nombreuses erreurs dont : les surfaces vrillées, les mini-faces et bien d’autres encore. Selon l’application ou les préférences utilisateur, des profils de test peuvent être définis et sauvegardés. Les résultats de contrôle sont conformes aux spécifications SASIG/PDQ et VDA 4955/2 et peuvent être sauvegardés au format HTML. Le module Quality Checker, à l’image de quasiment tous les outils de 3D_Evolution©, peut être utilisé sur une simple part, un assemblage complet, en session interactive ou en mode batch. Cet outil a été développé en collaboration étroite avec l’industrie aéronautique pour valider les données CAO pour l’archivage long terme (LOTAR). Le modeleur indépendant de 3D_Evolution© permet d’importer les données au format STEP (y compris AP242), d’en extraire les données de validation géométrique et de les comparer avec les valeurs calculées sur la base des données géométriques importées par ce même fichier. La validation consiste principalement à comparer les valeurs stockées dans le fichier à celle calculées en direct – en cas de forte différence, une erreur doit alors être remontée. Voici quelques propriétés contrôlées
