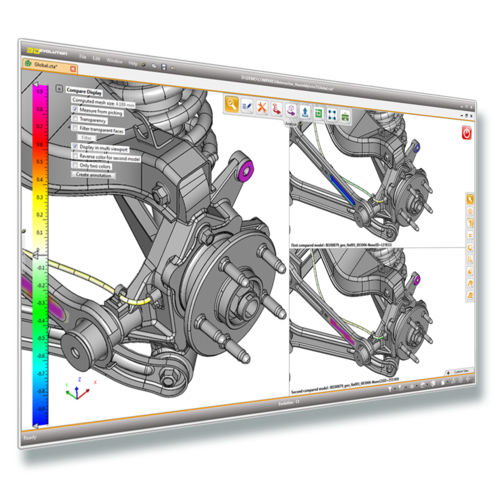

Le module de comparaison indique les différences de conception entre les parts et les assemblages de tous les formats CAO majeurs et garantit que l’intégrité des données a été maintenue à l’issue d’une conversion. Au niveau géométrique, des distances exactes sont calculées avec une précision extrême. La recherche de ces différences prévient les erreurs coûteuses résultant de modifications involontaires ou d’erreurs de conversion et évite les pertes de temps d'inspection manuelle des modèles. L’outil compare : • Les parts et les assemblages en B-REP et en modélisation triangulée • Les structures d’assemblage pour les positionnements ou l’apparition et la disparition des parts référencées. • Les annotations, les dimensions, les tolérances (PMI, GD&T, FTA) • L’historique de construction et les paramétrages Autres fonctionnalités clefs • Calcul en batch et en session interactive • Plan de coupe dynamique et fonctions de mesures exactes • Affichage en multi-vues pour afficher simultanément les différentes révisions des modèles • Fonction de filtrage pour isoler les éléments modifiés et les aires de différences par valeurs limites • Fichiers de log détaillés En plus un fichier 3D-PDF comprenant les codes couleurs et les annotations peut être sauvegardé et ouvert par le logiciel gratuit Adobe Acrobat Reader. Cliquez sur l’image à gauche pour ouvrir un exemple de résultat sous forme de fichier PDF (Adobe Acrobat est nécessaire). À noter : le logiciel est certifié conforme pour l’archivage long terme (LOTAR) dans l’industrie aéronautique.
