Antenne pour avion 10A29-5

UHFblade

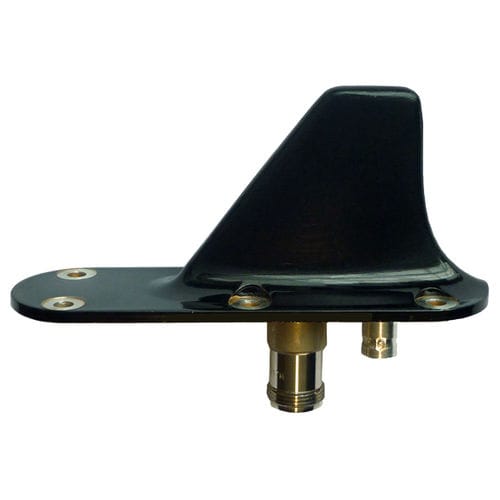

L'antenne 10A29-5 est une lame en bande L conçue pour être utilisée sur la gamme de fréquences 960-1220MHz dans les applications aéroportées. Elle est similaire à la 10A29-4 avec une empreinte modifiée et un port de test. Avec port de test Connecteur N 6 trous Fréquence minimale 960 Fréquence maximale 1220 Impédance 50 Perte par retour VSWR 1.5:1 Gain -3 dB par rapport à un monopôle adapté Polarisation Verticale Diagramme de rayonnement Azimut Omnidirectionnel Diagramme de rayonnement Élévation Consinusoïdal Puissance de crête Watts 1500 Puissance moyenne Watts 15 Dimensions complètes LxLxH mm 128 x 40 x 58 Hauteur au-dessus de la plaque de base mm 58 Masse kg 0.135 Type de connecteur Sonde RF : N femelle
