Antenne pour avion 20-7009

GPS

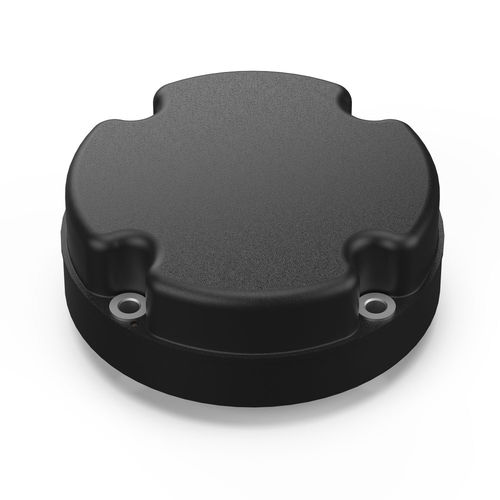

L'antenne CRPA à quatre éléments 20-7009 est une antenne CRPA (Controlled Reception Pattern Array) miniature à quatre éléments pour le système de positionnement mondial (GPS), conçue principalement pour les opérations aériennes à voilure tournante et les opérations au sol. L'antenne 20-7009 se compose de quatre éléments rayonnants légers et stables en température qui fonctionnent avec une couverture nominalement hémisphérique dans les bandes L1 et L2 du GPS. Le réseau est disponible dans une variété d'options, y compris des configurations passives et actives. La configuration active contient quatre amplificateurs à faible bruit protégés par des filtres, ce qui permet de rejeter les signaux hors bande indésirables, et des limiteurs qui assurent la protection contre les signaux de forte puissance. Le CRPA actif est conçu pour fonctionner en conjonction avec une unité de contrôle d'antenne numérique Chelton (DACU) compatible, qui abrite la fonctionnalité électronique anti-brouillage. Rejet des interférences Résistance au brouillage Précision de la navigation Code M Petite taille Faible masse Fréquence minimale 1215.6 Fréquence maximale 1587.42 Impédance 50 Perte par retour VSWR < 1.8:1 Gain 25.25 dB ± 1,75 dB et 28 dB ± 1,5 dB aux centres des bandes L1 et L2 respectivement à 23°C. Polarisation RHCP Dimensions complètes LxLxH mm 114.3 x 114,3 x 43,5 Hauteur au-dessus de la plaque de base mm 43.5 Masse kg 0.5 Type de connecteur Connecteurs femelles SMA
