Cellule robotisée de chargement STAXX FLEX

pour l'aéronautiqueautomatique

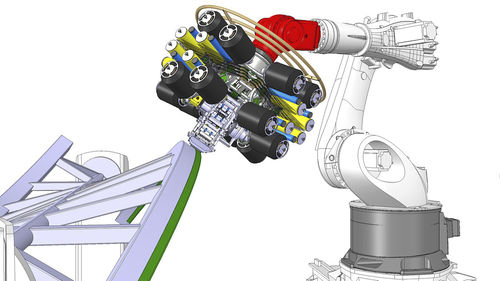

La fibre renforcer robotisé, le STAXX FLEX est un effecteur automatisé de haute performance pour les pièces complexes en deux ou trois dimensions. Son faible poids de 440 kg, matériel compris, lui permet d'être monté sur des robots industriels standard de la classe des 500 kg. Le système est idéal pour une production en série. Il prend en charge les matériaux courants tels que le pré-imprégné et la fibre sèche jusqu'à 50K par câble. La conception ouverte et modulaire assure une bonne accessibilité à tous les composants et une maintenance rapide et facile sans outils. Un dispositif de changement automatique peut être intégré pour augmenter encore la productivité. Cela permet d'effectuer les travaux d'entretien et le chargement des matériaux parallèlement à l'opération de pose. DONNÉES TECHNIQUES Poids net 280 kg / 620 lb Matériel inclus 440kg / 970 lb Vitesse de pose maximale 60 m/min Coupe à la volée 45 m/min Rouleau de compactage segmenté pour une répartition uniforme de la force de compactage sur toutes les toiles 16 bobines de matériau de 8 kg sur carton Rayon de pose femelle jusqu'à 800 mm Flexibilité des matériaux : Thermodurcissable et thermoplastique ¼" et ½" Unité de chauffage utilisant des lampes IR ou des diodes laser Unité de coupe à longue durée de vie >10.000 coupes sans retouche CARACTÉRISTIQUES SPÉCIALES DES PERFORMANCES ÉLEVÉES ASSOCIÉES À UNE GRANDE POLYVALENCE Haute performance pour les pièces complexes, conçue pour les opérations en 2D et en 3D Différents types de matériaux (PrePreg, DryFiber, etc.) Masse de dépôt élevée grâce à la grande vitesse de pose et de coupe avec 16 pistes )
