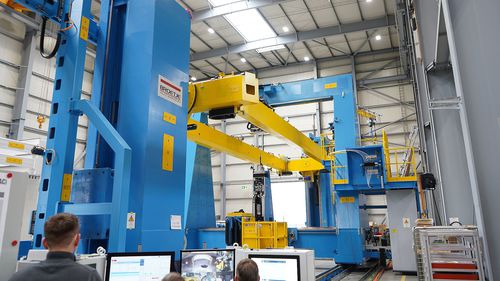

Machine de rivetage électrique IPAC

pour rivetspour l'aéronautiqueautomatisée

La cellule d'assemblage de panneaux intégrés (IPAC) est un système de rivetage de panneaux à haute performance. Ce système éprouvé est l'un des concepts de machines de fixation les plus vendus au monde. Il est idéal pour fixer des panneaux de peau et d'aile de petite ou grande taille. L'IPAC permet d'obtenir les temps de cycle les plus courts, tout en maintenant une excellente qualité des composants. Le système hautement adaptable peut être configuré avec un outillage de fixation flexible pour permettre une grande flexibilité des pièces à usiner ainsi qu'une intégration aisée du processus de production. La conception compacte de l'IPAC et la disposition réglable des stations permettent d'utiliser efficacement l'espace précieux de l'atelier tout en réduisant au minimum l'investissement dans l'infrastructure. La pièce peut être chargée verticalement ou horizontalement. Avec plus de 50 installations dans le monde, le système a fait ses preuves en production. DONNÉES TECHNIQUES RIVETEUR Capacité : jusqu'à 21ea rivets/min Vitesse de rotation du foret : 50 - 18 000 tr/min Répétabilité de la fraise : ± 0.0006" (± 0.015 mm) Force de serrage : 110 - 600 lbs (50 - 267 daN) Avance de la broche de perçage : jusqu'à 300"/min (7 620 mm/min) Matériau : Aluminium / Titane / Composite En option 10/32" (7,9 mm) Force de renversement : jusqu'à 8 000 daN (18 000 lbs) SYSTÈME DE POSITIONNEMENT Axes linéaires X, Y, Z Précision de positionnement axe linéaire ± 0,2 mm Axes rotatifs A, B C Précision de positionnement axe rotatif ± 60 arc. sec.
