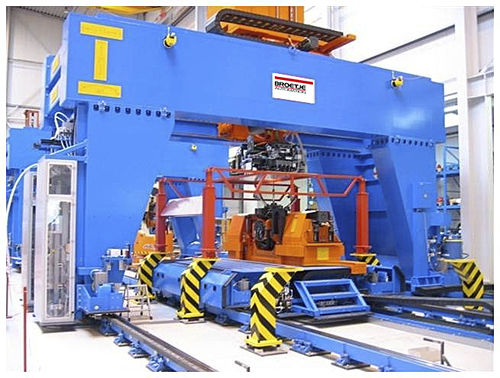

Machine de rivetage électrique MPAC

pour rivetspour l'aérospatialeautomatisée

La cellule d'assemblage multi-panneaux (MPAC) est une machine de fixation automatisée pour différents types de panneaux. La configuration flexible avec un effecteur final entièrement électrique et un véhicule intérieur indépendant permet d'atteindre des taux de production élevés et une flexibilité maximale des pièces à usiner. Les systèmes MPAC sont idéaux pour déplacer des lignes de manière efficace en utilisant à la fois le système de portique mobile sur rails et la pièce à usiner en mouvement. Le positionneur à 10 axes rend le système extrêmement adaptable. Il peut être configuré avec l'outillage flexible optionnel de Broetje Automation pour permettre l'assemblage de plusieurs panneaux d'aéronefs sur un seul système, par exemple des coques, des panneaux de peau ou des ailes. DONNÉES TECHNIQUES RIVETEUR Vitesse de rotation du foret : 50 - 20 000 tr/min Répétabilité de la fraise : ± 0,0006"/ ± 0,015 mm Force de serrage : 90 - 675 lbf / 41 - 300 daN Matériau : Al/Ti / composite en option Positionneur 10/32" / 7,9 mm en option Force de renversement : jusqu'à 18 000 lbf / 8 000 daN POSITIONNEUR Précision de positionnement par axe : ± 0,002" / ± 0,05 mm Course de travail : Axe X : 1 397,2 pouces / 35 488 mm (non limité) Axe Y : 244 pouces / 6 200 mm Axe Z : 129 pouces / 3 277 mm CARACTÉRISTIQUES SPÉCIALES Pas de limitation de la longueur de la pièce Facilement extensible pour des applications futures en raison de la grande enveloppe de travail. Tous les composants sont accessibles depuis le sol => pas de plateforme Capacité de fixation à 180 degrés Système de fixation tout électrique (AEFS) Changeur d'outils à grande vitesse pour les forets et les enclumes supérieures
