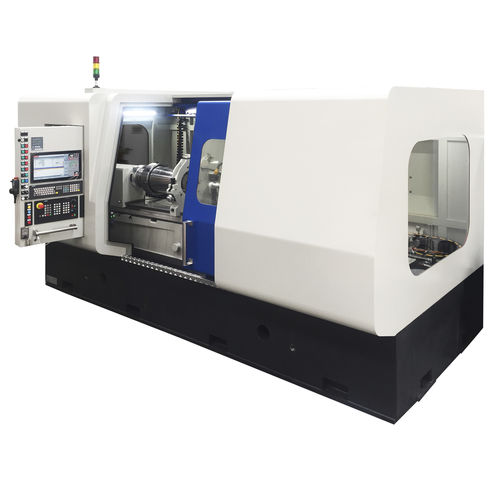

Rectifieuse cylindrique intérieure GSB500-OF

pour l'aéronautiquepour train d'atterrissage

MEULAGE INTERNE - CHANFREINAGE - MEULAGE FRONTAL CONFIGURATION DE LA MACHINE LA TÊTE DE MEULE SE DÉPLACE SUR X-Z-B APPLICATION PIÈCES MÉCANIQUES CARACTÉRISTIQUES SPÉCIFICATIONS Hauteur des centres 275 [mm] Diamètre de rotation de la table 500 [mm] Distance maximale entre l'extrémité de la table et le centre de rotation 2250 [mm] Diamètre maximal de la table 550 [mm] Longueur maximale de la rectification interne 500 [mm] Rotation de la tête de meule sur l'axe B 360 CONFIGURATION DE LA MACHINE -BASE : en composite -UNITÉ DE ROULEAU : se déplace sur l'axe X-Z-B, 3 électrobroches (internes et externes) -SYSTÈME DE MESURE : Système de contrôle de processus multifonctionnel, dispositif de mesure en cours de processus à 2 points, hydrophone pour le contrôle du contact entre la roue et la pièce -Contrôle CNC
