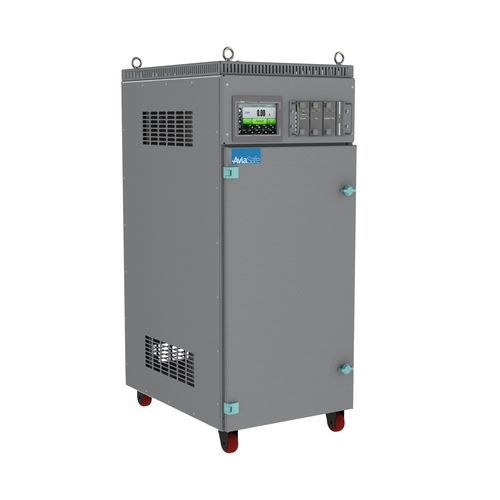

Alimentation électrique courant constant CCR 800/600

AC/DC

CANDIDATURE Zone d'alimentation et de contrôle CONFORMITÉ avec OACI : Manuel de conception des aérodromes, partie 5 FAA : AC 150/5345-10, L828 DIMENSIONS Largeur - 850 mm Hauteur - 1163 mm Longueur - 800 mm et 600 mm CARACTÉRISTIQUES Type - Commande de phase à thyristor Puissance (sortie) - {1, 2.5, 4, 7, 7.5, 10, 15, 20, 25, 30} KW Facteur de puissance - >90% à l'entrée nominale et à pleine charge Télécommande - 24VDC , 48VDC Cette section constitue le système de contrôle et de surveillance du régulateur de courant constant à l'aide d'un microprocesseur. Tous les réglages et contrôles sont effectués à l'aide d'un clavier et les valeurs réelles du régulateur de courant constant sont affichées sur une interface homme-machine et à l'aide d'indicateurs LED. Les principaux composants de la section de contrôle sont les suivants : - Carte d'interface - Carte CPU - Carte d'alimentation en cas de défaut à la terre - Carte DO - Carte DI CARACTÉRISTIQUES ET AVANTAGES Unité autonome Boîtier divisé en trois zones : Contrôle électronique, basse tension et haute tension Refroidissement par air naturel Plage de température de fonctionnement de 40 à 55+℃ Courant de sortie : 6,6 ou 20 ampères (1 ,3 ,5 ou 7 paliers) Option : palier non éclairé Puissance nominale de 2,5 à 30 KW Régulation du courant de sortie %1.0± Efficacité : pas moins de %90 Protection contre les circuits ouverts Surveillance de la perte de puissance d'entrée Surveillance du temps écoulé Contrôle local Contrôle à distance en parallèle Facteur de puissance : pas moins de %90 Protection contre les surintensités Surveillance des erreurs de régulation Surveillance des défauts de lampe Surveillance V1, I1, V2, I2, VA2
