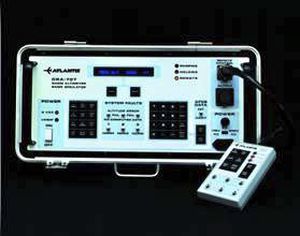

Testeur pour altimètre DRA-707

aéronautique

Le banc d'essai radioaltimétrique numérique Atlantis Avionics DRA-707 est conçu pour faciliter les essais des altimètres numériques en fournissant des informations simulées sur l'altitude radio des avions dans un environnement de ligne de vol. En utilisant des paramètres définis par l'opérateur tels que l'altitude de départ, l'altitude d'arrêt et la vitesse verticale, le DRA-707 définit une rampe d'altitude radio. Le DRA-707 est relié à l'avant de l'altimètre de l'avion par un adaptateur de câble et simule avec précision la descente, l'approche, l'arrondi et le toucher des roues de trois altimètres. Le DRA-707 peut être utilisé lorsque la commande active du bus d'altitude radio est une exigence de test. Il peut être utilisé à partir de n'importe quel endroit pratique, mais il est conçu pour être utilisé dans le cockpit et les accessoires suivants sont disponibles : Divers câbles d'avion pour supporter une variété d'altimètres d'avion. Câble de rallonge de 15 mètres. Le DRA-707 est logé dans un boîtier portable résistant aux intempéries. La partie inférieure du boîtier abrite l'électronique et la partie supérieure amovible permet de ranger les câbles et les manuels. Les principaux circuits électroniques sont fixés sur le panneau avant, qui se retire facilement pour l'entretien. Tous les assemblages de circuits imprimés sont conçus pour permettre un démontage et un remplacement aisés à l'aide d'outils d'atelier électroniques standard.
