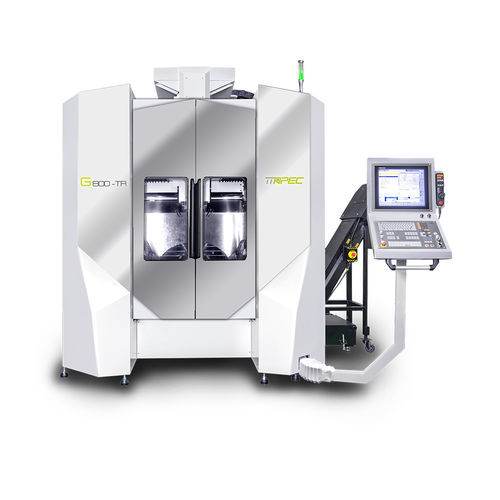

Centre d'usinage 5 axes G800 series

verticalpour l'aérospatialeà portique

-Adapté au traitement des moteurs aérospatiaux -La vitesse de déplacement peut atteindre 48 m/min -Structure en U à haute rigidité Les trois axes sont entraînés au centre de gravité (DCG) Les centres de commande des trois axes sont tous situés sur ces centres de gravité, ce qui améliore considérablement la stabilité dynamique de la structure. Table rotative compacte à tourillons Le déplacement des axes X/Y/Z et la rotation de la table fonctionnent individuellement afin de s'assurer que l'usinage est exempt des influences de l'inertie des 3 axes. La conception parfaite de la servocommande donne une excellente stabilité à l'usinage. Structure en U à haute rigidité La selle et la colonne forment une structure fermée. Les machines à haute rigidité peuvent réduire efficacement les vibrations, augmenter la stabilité du traitement et améliorer la précision de l'usinage. Le moteur à entraînement direct entraîne directement la table rotative pour permettre un usinage de haute précision. Les axes A et C sont entraînés par des moteurs à entraînement direct. La puissance peut être entièrement transmise et fournit des capacités d'usinage de haute précision. Axe A - deg - ±120 Axe C - deg - ±360 Couple de l'axe A (S1/max) - Nm - 4 268/7 554 Couple de l'axe C (S1/max) - Nm - 2 134/3 777 Course rapide - m /min - XYZ=48 Accélération de l'axe X.Y.Z - m/sec² - 6 Cône de la broche - - HSK63A Puissance de la broche ( S1 / S6) - kW - 20/24 Couple de la broche ( S1 / S6) - Nm - 45.5/55 Queue d'outil - pcs - 32T
