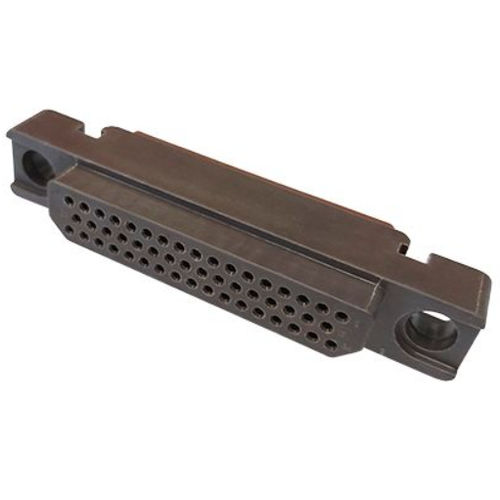

Connecteur de données 1900 series

pour aéronefquadraxrectangulaire

Statut Reach : Non conforme Statut RoHS : Non conforme Statut d'obsolescence : Actif Norme : EN3545 Référence normative : EN3545E01FXA00A Description Le 1900 / EN3545 est un connecteur rectangulaire composite disponible avec de nombreux arrangements de contacts. Il comprend des contacts amoviles à sertir de la taille 22 à 8 pour câble en cuivre ou aluminium, compatible avec les connecteurs de la série Mil-DTL-38999 comme les coax, twinax, triax et Quadrax. Joint interfacial et grommet arrière standards et surmoulés. Les détrompeurs d'accouplement offrent 36 possibilités de détrompage. Particulièrement adapté pour les applications où le blindage n'est pas nécessaire. Caractéristiques clés Spécifications Aéronautique Commerciale pour connecteurs rectangulaires Thermoplastique léger et robuste Technologie de surmoulage offrant d'excellentes performances d'étanchéité Conforme aux spécifications Feu/Fumée/Toxicité ABD0031 et FAR 25853 Mécanique Matière isolant/insert - Silicone Rétention insert dans le boîtier (> à) - 35 daN Rétention des contacts - 6 daN Endurance (en nombre de cycles) - 100 Vibrations - Type - Sinusoidale Vibrations - Fréquence - De 10 à 3000 Vibrations - Amplitude - 20 g Vibrations - Durée - 12 h Chocs - Type - Demi sinus Chocs - Amplitude - 50 g Chocs - Durée - 11 ms Climatique Température d'utilisation mini - -55 °C Température d'utilisation maxi - 175 °C Brouillard salin - 48 h Résistance aux fluides - Tenue à l'aspersion - Carburant, Fluides hydrauliques, Fluides de nettoyage, Fluides de dégivrage, Liquides de refroidissement Etanchéité Interfaciale - 147 hPa Immersion basse pression - 147 hPa Electrique Résistance d'isolement (> à) - 5000 MΩ
