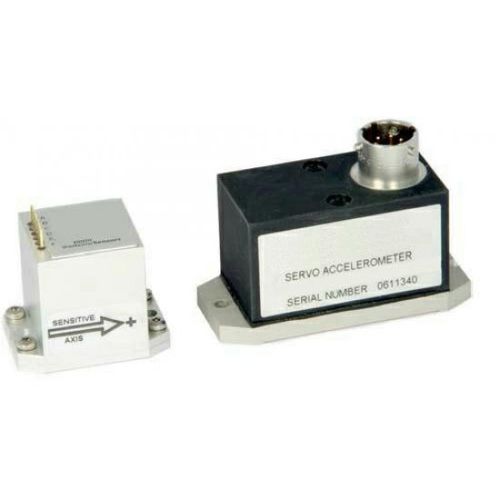

Accéléromètre sans affichage AAA215/A220

en Vdcpour l'aérospatiale

- Plage de mesure : ±1g à ± 20g - Non-linéarité : ±0,05 à ±0,10 %FRO - Sortie : ± 5 Volts dc - Température de fonctionnement : -55°C à +95°C (-67 à 203°F) - Réponse en fréquence : basse fréquence, haute sensibilité Série AAA215/AAA220 Accéléromètre servo linéaire miniature La gamme AAA200 de servo-accéléromètres d'Altheris Sensors mesure l'accélération vectorielle avec une grande précision à l'aide d'un mécanisme de coupleur d'équilibrage de force en boucle fermée. Une masse pendulaire développe un couple proportionnel au produit de son déséquilibre de masse et de l'accélération appliquée. Le mouvement de la masse est détecté par un capteur de position dont le signal de sortie est connecté à un servo amplificateur. Le courant qui en résulte est injecté dans le moteur-couple qui développe alors un couple exactement égal, mais directement opposé au couple initial de la masse pendulaire. La masse s'arrête alors de bouger, prenant une position qui diffère minute après minute de sa position initiale de zéro'g'. Simultanément, le courant vers le moteur couple est envoyé à travers une résistance stable pour fournir une tension de sortie proportionnelle à l'accélération appliquée. Le système est amorti électroniquement au moyen d'un réseau d'avance de phase à l'intérieur du servo amplificateur intégré. En ajustant les paramètres du variateur et des réseaux électroniques associés, les caractéristiques de fonctionnement d'un accéléromètre servo peuvent être optimisées en fonction d'une application particulière.
