Machine de mesure tridimensionnelle optique EdgeMaster

pour l'aéronautique3D

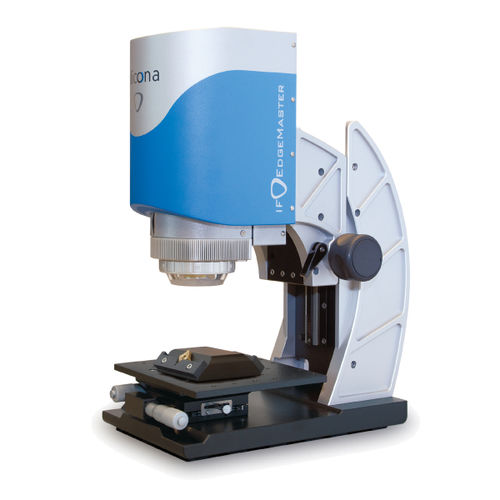

Le EdgeMaster est un système 3D optique de mesure automatisée d’arête de coupe. Il est utilisé pour mesurer la géométrie d’arête de coupe sur les plaquettes, les fraises, les forets et autres outils cylindriques, quels que soient le type, la taille, le matériau et l’état de surface de l’outil. Le système mesure non seulement les rayons d’arête >2μm, mais également les angles de coupe, de taillant et de dépouille sur les outils coupants. Différents types de géométrie, telles les arêtes en goutte d’eau et en chute d’eau, peuvent être mesurés à haute résolution. La grande résolution verticale du système permet des mesures répétables et raccordées, et ce, même en présence de vibrations, de variations de température ambiante et d’intensité lumineuse. De plus, elle permet, en complément aux mesures d’écaillage, de réaliser des mesures de rugosité raccordées sur la face de coupe. Du détail dans les mesures Avec des fichiers de données 3D pouvant comporter jusqu’à 500 millions de points, les systèmes Alicona sont capables de fournir des fichiers de mesure comportant une quantité impressionnante de détails. La grande densité de points de la Variation Focale permet aux opérateurs d’obtenir systématiquement des résolutions verticale et latérale très fines, même sur des volumes de mesure importants, rendant possible l’obtention de mesures raccordées sur des rayons de faible dimension, des angles et des rugosités localisés sur des zones difficiles d’accès. Flancs abrupts L’utilisation d’éclairages homogènes et modulables qui répartissent la lumière sur l’ensemble de la zone à mesurer, permet de numériser les géométries complexes.
