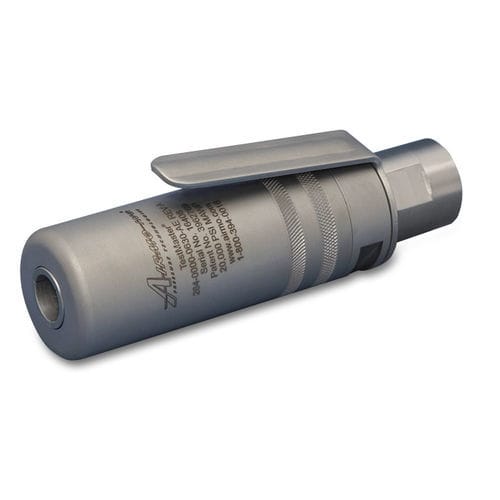

Instrument de test de pression 264

pour l'avioniqueaéronautiquecompact

L'outil breveté TestMaster® Model MPG Series Medium Pressure Gas Test Tool est spécialement conçu pour saisir et assurer une étanchéité positive des tubes à bouts lisses. La préhension de sécurité des mécanismes de serrage assure une prise constante et positive pendant tout cycle de travail ou d'opération. L'outil peut être utilisé avec une variété de gaz, notamment l'hélium, l'azote et l'hydrogène. Les outils de la série MPG conviennent aux essais sous pression, aux essais pneumatiques sous-marins et aux applications de nettoyage avec des pressions de travail allant jusqu'à 1 379 bar (20 000 psi), conformément aux spécifications militaires, nucléaires, automobiles et aérospatiales : API, ASTM, ASME, ISO, DIN et BS. La conception compacte et équilibrée est particulièrement adaptée aux zones de travail restreintes, telles que les lignes d'avion ou les systèmes de chauffage et de refroidissement. L'outil de la série MPG traite les tubes, tuyaux et raccords standard et métriques de 3,2 à 76 mm de diamètre extérieur. OD (3,2 mm à 76,2 mm OD). Pression maximale : - Pressions de travail jusqu'à 1 379 bar (20 000 psi) Plage de diamètre extérieur du tube : - 0,125 in. à 3,00 in. OD (3,2 mm à 76,2 mm de diamètre extérieur) Température : - de -20° F à 160° F (-29° C à 71° C) Services : - Hélium, azote, hydrogène Vélocité : - Plein débit, pré-remplissage élevé Prise de pince et joint : - Sur le diamètre extérieur du tube Préhension : - Conception à pression compensée pour un fonctionnement sûr Fonctionnement de l'outil : - Actionné par un levier Déverrouillage du collet par levier : - Retrait rapide de l'outil Principe de conception spécial de verrouillage de la pince de serrage : - Permet de s'adapter à des tubes plus courts Butée interne de tube prédéterminée : - Ne nécessite aucune mesure Pinces de serrage à faible marquage : - Empêche l'effondrement et l'endommagement de l'extrémité du tube Tolérances intégrées de l'extrémité du tube : - Ne nécessite pas d'extrémités coupées d'équerre Conception compacte et équilibrée : - Facilité d'utilisation dans les applications à espace limité Construction : - Usinage de précision,
