Instrument de test de pression LPH

pour l'avioniqueaéronautiquecompact

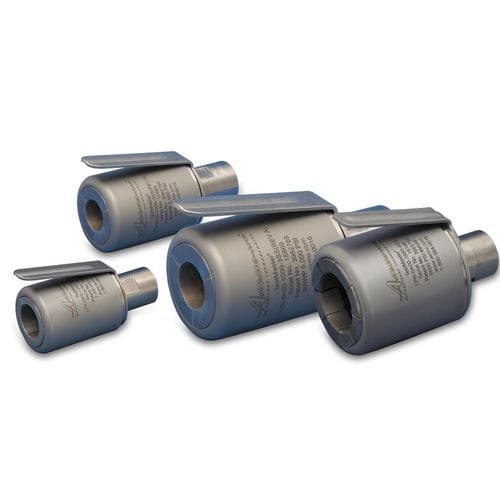

Les outils de test hydrostatique brevetés TestMaster® Model LPH Series sont spécialement conçus pour saisir et assurer l'étanchéité des tubes à bouts lisses. Le ressort de sécurité pré-saisit le tube et le mécanisme de serrage assure une prise constante et positive pendant le cycle de travail. Les outils sont disponibles avec une commande manuelle par levier ou une commande pneumatique. L'outil peut être utilisé pour une variété de services, y compris l'eau, l'huile et d'autres liquides. Les outils de la série LPH conviennent aux essais de pression hydrostatique et à l'hydro-expansion jusqu'à 345 bars (5 000 psi), conformément aux spécifications militaires, nucléaires, automobiles et aérospatiales : API, ASTM, ASME, ISO, DIN et BS. La conception compacte et équilibrée est particulièrement adaptée aux zones de travail restreintes, telles que les lignes d'avion ou les systèmes de chauffage et de refroidissement. L'outil de la série LPH prend en charge les tubes, tuyaux et raccords standard et métriques d'un diamètre de 3,2 mm à 168,3 mm. Pression maximale : - Pressions de travail jusqu'à 345 bars (5 000 psi) Plage de diamètre extérieur du tube : - 3,2 mm à 168,3 mm (0,13 po à 6,63 po) de diamètre extérieur. OD (3,2 mm à 168,3 mm OD) Température : - 32° F à 120° F (0° C à 49° C) Services : - Eau, huile et autres liquides Vitesse : - Plein débit, pré-remplissage élevé Poignée de serrage et joint : - Sur le diamètre extérieur du tube Préhension : - Conception à pression compensée pour un fonctionnement sûr Fonctionnement de l'outil : - Actionné par levier, par air simple ou par air double Levier de dégagement de la pince de serrage : - Retrait rapide de l'outil Principe de verrouillage spécial de la pince de serrage : - S'adapte aux tubes de longueur réduite Butée interne de tube prédéterminée : - Ne nécessite aucune mesure Pinces de serrage à faible marquage : - Empêche l'affaissement et l'endommagement de l'extrémité du tube Tolérances d'extrémité de tube intégrées : - Ne nécessite pas d'extrémités coupées à l'équerre
