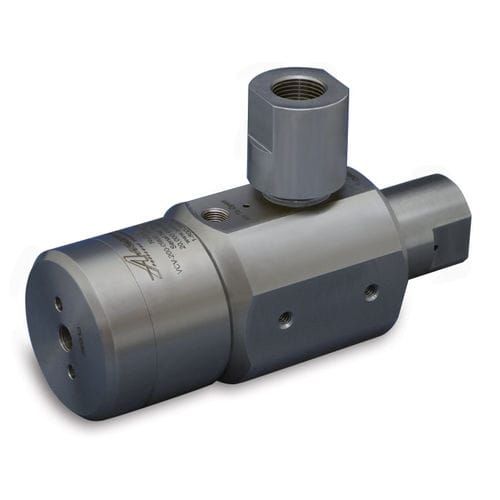

Vanne de contrôle VCV series

pour airpour aéronefactionnée pneumatiquement

La vanne de régulation NuQuip® série VCV est une vanne de régulation de fluide à commande pneumatique conçue pour des pressions et des débits élevés. Ces vannes à deux positions ont une orientation de port à angle droit. Les actionneurs pneumatiques intégrés permettent une commutation rapide, même à la pression de fonctionnement maximale, en utilisant seulement 5,5 bars d'air (80 psi). La vanne de régulation modèle VCV est disponible en configuration métal-métal ou siège souple. Plusieurs choix de ports sont disponibles. Services : - Eau, huile, autres liquides ou gaz inertes Fonctionnement : - Double pilote actionné par air Capacité de débit : - optimisée pour chaque taille de port Types d'orifices : - NPT, MP, MS, OD Styles de siège : - Métal-métal ou siège souple Montage : - Le corps comporte six trous taraudés de 1/4 po Construction : - Acier inoxydable usiné avec précision et traité thermiquement Options personnalisées : - Modèles personnalisés envisagés APPLICATION Les vannes de régulation NuQuip® de la série VCV conviennent parfaitement aux applications de régulation nécessitant des pressions et des débits élevés. Ces vannes sont disponibles en versions 10 000 et 20 000 psi (689 et 1 379 bar), toutes avec des voies internes optimisées pour un débit maximal. La construction en acier inoxydable offre une résistance aux milieux corrosifs. Le VCV avec un siège métal-métal peut être utilisé avec de l'eau, de l'huile ou d'autres liquides. Le VCV avec siège souple peut également être utilisé pour l'étanchéité des gaz inertes. CONFIGURATION DE LA VANNE Fonctionnement : Double pilote actionné par l'air Capacité de débit : Optimisé pour chaque taille d'orifice Types d'orifices : NPT, MP, MS, OD NPT = National Pipe Thread MP = Moyenne pression MS = Spécification militaire MS33649 OD = Diamètre extérieur du tube à compression Style de siège : Métal sur métal ou siège souple Montage : Le corps comporte six trous taraudés de 1/4"
