Vanne de contrôle HCV series

pour airpour aéronefsur mesure

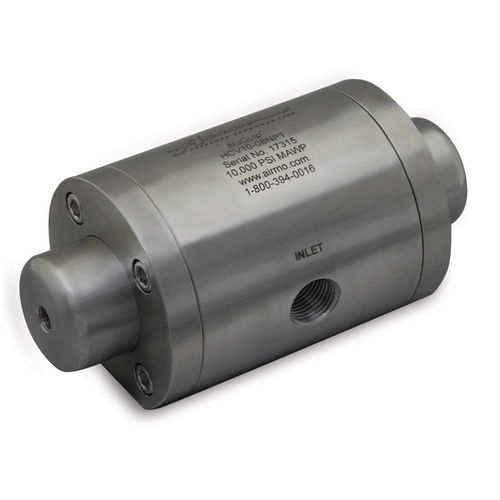

La vanne de régulation NuQuip® modèle HCV est une vanne de régulation de fluide à commande pneumatique conçue pour des pressions et des débits élevés. Ces vannes à deux positions peuvent être utilisées pour des fonctions à 2 ou 3 voies. Les actionneurs pneumatiques intégrés permettent une commutation rapide, même à la pression maximale de fonctionnement du fluide, en utilisant seulement de l'air de 60 à 100 psi (4,2 à 6,9 bars). Le modèle HCV utilise des joints élastomères et des joints métal-métal pour une étanchéité positive et une résistance aux débris dans le flux de fluide. Plusieurs choix de ports sont disponibles. Services : - Eau, huile, autres liquides Fonctionnement : - Double pilote actionné par air Position : - Configurations à 2 ou 3 voies Capacité de débit : - Optimisée pour chaque taille de port Types d'orifices : - NPT ou moyenne pression Style de siège : - Métal sur métal Montage : - La base est munie de trous taraudés de 3/8 po 16 Construction : - Acier inoxydable usiné avec précision et traité thermiquement Options personnalisées : - Conceptions personnalisées envisagées APPLICATION Les vannes de régulation NuQuip® de la série HCV conviennent parfaitement aux applications de régulation de liquides nécessitant des pressions et des débits élevés. Ces vannes sont disponibles en versions 10 000 et ces vannes sont disponibles en versions 10 000 et 20 000 psi (689 et 1 379 bar), toutes avec des trajets de liquide optimisés pour un débit maximal. La construction en acier inoxydable et les joints métal sur métal rendent cette vanne très durable et ne nécessitent que peu d'entretien. La HCV peut être utilisée avec de l'eau, de l'huile ou d'autres liquides. CONFIGURATION DE LA VANNE Fonctionnement : Double pilote actionné par l'air Capacité de débit : Optimisé pour chaque taille d'orifice Types d'orifices : NPT ou moyenne pression Style de siège : Métal sur métal Montage : La base comporte des trous taraudés 3/8"-16
