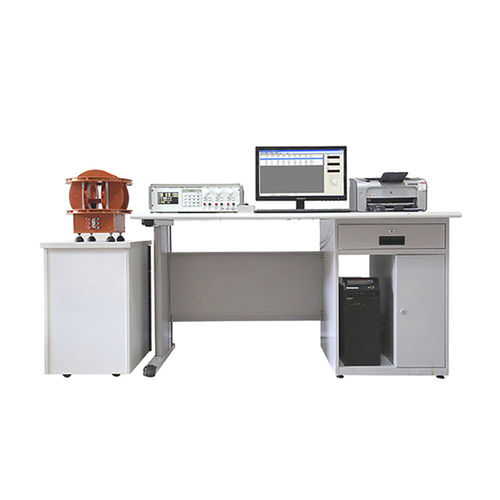

Dispositivo de medición de campo magnético DX-2012AM

para la industria aeroespacial

El instrumento de medición de declinación magnética de imanes permanentes DX-2012AM está compuesto por una bobina de Helmholtz tridimensional conectada a un fluxómetro independiente de tres componentes, que constituye la parte de prueba de hardware. Los datos de prueba de tres componentes son convertidos por un ordenador para formar un conjunto completo de imanes permanentes Sistema de prueba de calidad de materiales. Coloca el imán en la mesa de muestras, prueba el componente de flujo magnético por el método de tracción y obtiene el momento magnético y el ángulo de desviación del campo magnético en la dirección del eje principal mediante cálculo. Puede mostrar el momento magnético total M, la declinación magnética del eje α, Øx, Øy, Øz, y la constante de bobina de la bobina de prueba correspondiente. La composición del hardware es de alta velocidad 32 digitales M4 sistema de un solo chip, 3 juegos de flujómetro incorporado, 7 pulgadas 800 * 480 LCD de resolución. Se puede utilizar una sola bobina de Helmholtz para medir el momento magnético M producido por el imán permanente en la dirección de magnetización. El momento magnético M puede obtenerse mediante la expresión relacional M=KH×Φ, en la que KH es la constante de la bobina de Helmholtz, mientras que Φ es el flujo magnético de la inducción magnética a la bobina. En cuanto a la inspección de calidad de las muestras de material permanente después de ser magnetizado, la bobina de Helmholtz se adopta y se está volviendo bastante popular y universal. Es sumamente importante que la bobina de Helmholtz unidimensional y tridimensional diseñada participe en la transmisión mutua de parámetros con sus pares internacionales. Gracias a los esfuerzos de la sabiduría colectiva de la empresa, se ha completado el dispositivo de medición de la declinación magnética DX-2012AM, que puede comercializarse como nuevo producto.
