Software de simulación ScrewCAM

de fabricaciónde CADde corte

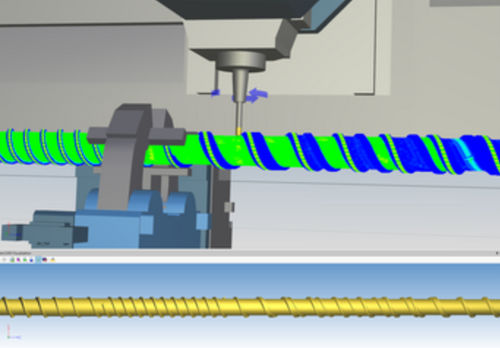

ScrewCAM es una expansión de software para CrashGuard Studio que fue desarrollada para la producción de tornillos plastificadores para la industria del plástico. Para el modelado de la geometría de los tornillos son suficientes datos de dibujo 2D o parámetros; no es necesario un modelo CAD 3D del tornillo. El proceso de producción de tornillos consta de cuatro pasos: modelado, creación del programa NC, simulación y producción. Modelado interactivo de la geometría del tornillo basado en datos y parámetros de dibujo 2D mediante la introducción de diámetros, pasos, inclinaciones de pared, radios, anchos de barra o canal y perfiles de profundidad con representación en módulo 2D de los contornos de la barra en el nivel de desarrollo del cilindro y una vista previa de la geometría objetivo 3D del tornillo. Creación del programa NC mediante la definición de los procesos de mecanizado individuales y la selección de herramientas, velocidades de corte, profundidades de entrada, velocidades de avance, tolerancia de material, etc. El programa NC se genera automáticamente. Si se realizan modificaciones en una fase posterior, todos los pasos afectados se volverán a calcular en consecuencia. Cuando se trata del acabado de paredes, el posicionamiento de herramientas 'best-fit' permite utilizar herramientas estándar en lugar de costosas fresas de forma. Simulación 3D en CrashGuard Studio® para poder comprobar las colisiones de todo el programa NC y la corrección de la geometría de la pieza de trabajo producida mediante una simulación de eliminación de material y una verificación geométrica frente a la geometría objetivo 3D del tornillo. Producción en la máquina.
