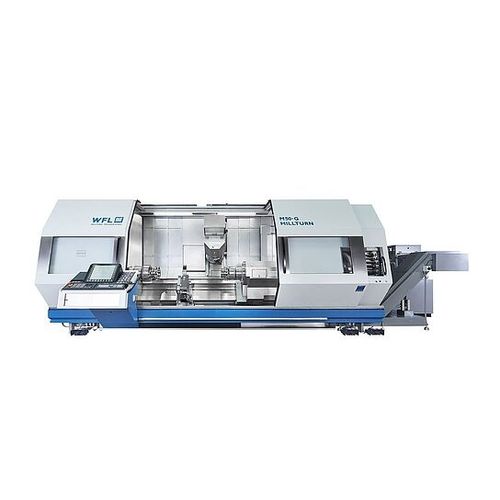

WFL Millturn Technologies presenta con los modelos M50 y M50-G una nueva generación de centros de torneado/taladrado/fresado multifuncionales, para el mecanizado completo de piezas complejas de plato y ejes con un diámetro de volteo de hasta 670 mm.
Torneado, fresado, taladrado, dentado, taladrado de agujeros profundos y mecanizado de interiores son posibles en todos los ángulos. Mediante la interpolación de hasta 5 ejes se puede mecanizar prácticamente cualquier contorno geométrico.
Aspectos destacados de un vistazo
Amplias distancias de guiado para un alojamiento estable de lunetas de gran tamaño
Almacén tipo Pick-up para herramientas largas con interfaz de herramientas estándar
Torneado del eje B
Entrega de pieza
Medición precisa con palpador de medición integrado
Distancia nominal entre puntos - mm - 1000/2000/3000/4500/6000 - 1000/2000/3000/4500/6000
Diámetro de volteo sobre el carro superior - mm - 670 - 670
Diámetro torneado máx. entre puntos - mm - 670 - 670
Par de giro máx., cabezal tornear 40% (100%) ED - Nm - 2000(1400)/1830(1500)//3200(2320)/3600(2740) - 2000(1400)/1830(1500)//3200(2320)/3600(2740)///1830(1500)
Velocidad máx., cabezal tornear - min-1 - 3300/2500//2600/2600 - 3300/2500//2600/2600///2500
Par de giro máx., cabezal freasar 40% (100%) ED - Nm - 284(233)/213(175)//480(420)/300(263) - 284(233)/213(175)//480(420)/300(263)
Velocidad máx., cabezal freasar - min-1 - 9000/12000/*//5000/8000 - 9000/12000/*//5000/8000
Ángulo basculación Eje B - grados - -110...+110 - -110...+110
Contrapunto - tipo - Mecatrónica - -
Almacén de herramientas. - Cant. - 50/100/150/200//36/72/108/144 - 50/100/150/200//36/72/108/144
