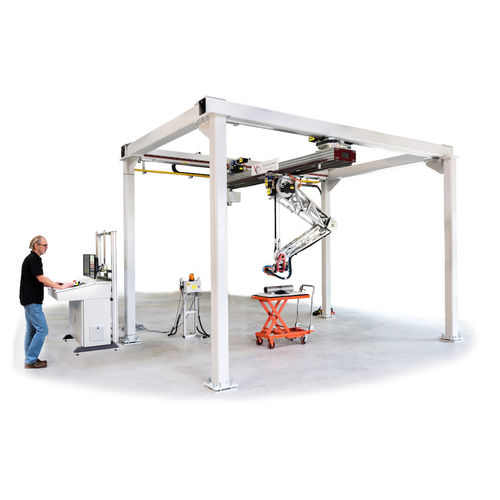

La inspección de piezas pesadas, grandes o de formas extrañas exige un sistema versátil y escalable. El XRHGantry CR es una solución llave en mano montada en el techo y diseñada para utilizar la tecnología de radiografía computarizada (CR) o de película (RT).
A medida que la tecnología evoluciona, VisiConsult sugiere que se opte por la radiografía digital (DR) en tiempo real mediante detectores de panel plano (FPD/DDA). En ocasiones, los requisitos de la aplicación o el proceso de inspección exigen el uso de placas de película o de radiografía computarizada (CR). El XRHGantryCR se ha desarrollado para acelerar el lento proceso de inspección con película y ofrece un flujo de trabajo flexible.
Gracias a los motores ultraprecisos, los procedimientos de inspección habituales pueden automatizarse en secuencias. El tubo puede inclinarse para permitir una inspección elíptica de las soldaduras. El sistema puede colocarse dentro de una sala o armario de rayos X, mientras que la fuente de rayos X es escalable hasta 450kV dependiendo de la aplicación. Un manipulador o mesa de piezas adicional es opcional, mientras que todos los ejes son programables por CNC. Las piezas pesadas pueden moverse en la sala de inspección sobre raíles, carros elevadores o incluso carretillas elevadoras. Las dimensiones del XRHGantryCR pueden modificarse para adaptarse a la sala de inspección existente. Si no hay una sala de inspección, VisiConsult puede incluso entregar el sistema con una cabina de rayos X plegable.
Imágenes radiográficas digitales nítidas que incluyen una mejora en vivo
Diseñado para la inspección de piezas grandes, pesadas y complejas
Secuencias de inspección automatizadas y accionamientos CNC programables
Probado a través de muchas instalaciones de referencia en la industria aeroespacial (NADCAP)
Diseñado para trabajos de inspección CR y RT
Personalizable en cuanto a dimensiones, disposición y grados de libertad
---
