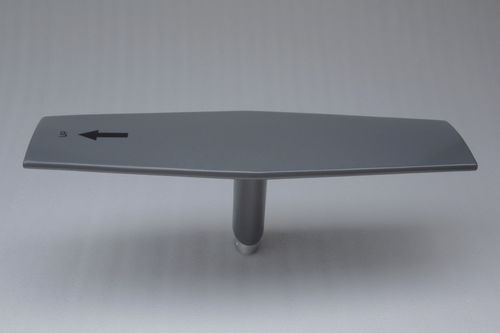

La JD 401 es una antena de hoja de bajo perfil de banda ancha (V/UHF) para ser utilizada con sistemas de comunicación. Estas antenas están diseñadas como antenas de bajo perfil y baja resistencia, ideales para helicópteros, aviones de ala fija y UAV. El armazón de la antena epoxi reforzada con fibra está diseñado para cumplir con los estrictos requisitos de la MIL.
Pruebas de acuerdo con la MIL 810 F.
Antena dipolo de hoja V/UHF
Eléctrico
Gama de frecuencias20 MHz - 1200 MHz
VSWR3.5:1 (máx.)
PolarizaciónVertical
Patrón de radiaciónOmnidireccional en azimut
Impedancia RF50 Ω
Protección estáticaDC conectada a tierra
Potencia RF25 W
Mecánica
Peso1450 gramos (máx.)
Altura198 mm (máx.)
MaterialGlass Epoxy
FinishGloss
ConectorSMA Hembra
Ambiental
Temperatura-54°C a +71°C
Altitud 50.000 pies
---
