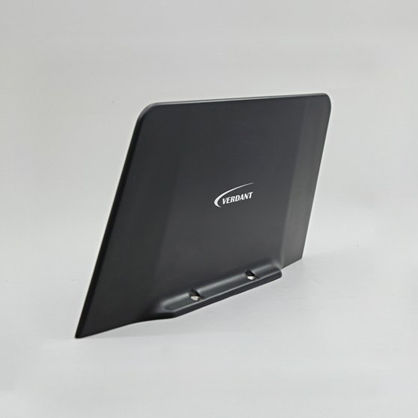

La JD 85 es una antena de navegación VOR/LOC/GS diseñada para aplicaciones militares y comerciales. Esta antena de bajo perfil está diseñada para soportar condiciones ambientales extremas y es adecuada tanto para helicópteros como para aviones supersónicos de alto rendimiento. Un juego incluye un par de cuchillas, cada una con un único conector TNC. Los cables de interconexión coaxiales se suministran bajo pedido.
Probado según la norma MIL 810 F.
VOR/LOC/GS Antena de láminas
Eléctrico
Gama de frecuencias (VOR/LOC)108 MHz - 118 MHz
Gama de frecuencias (Glidescope)328 MHz - 336 MHz
VSWR (108 MHz - 118 MHz)5:1 (máx.)
VSWR (328 MHz - 336 MHz)3:1 (máx.)
PolarizaciónHorizontal
Patrón de radiaciónOmnidireccional en azimut
Patrón de radiaciónLóbulo de visión delantera
Impedancia RF50 Ω Normal
Protección estáticaDC conectada a tierra
Sólo recepción de RF de potencia
Mecánica
Peso795 gramos (máx.) por cuchilla
Altura153 mm (máx.)
MaterialGlass Epoxy
FinishMatt
ConectorTNC Hembra
ColorBlack
Ambiental
Temperatura-55°C a +90°C
Altitud 60.000 pies
---
