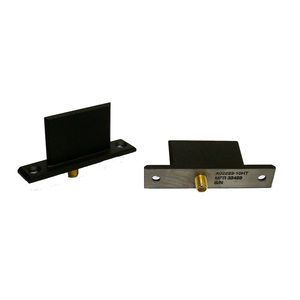

Antena para avión AO556 Series

UHFen palaomnidireccional

La antena de paleta ranurada o "stub doblado" proporciona componentes de energía radiada polarizados vertical y horizontalmente. Esta característica rellena el hueco del diagrama de antena que suele presentar la antena de 1/4 de onda. El "talón doblado" también proporciona un componente polarizado verticalmente cuando la aeronave está en una actitud de inclinación pronunciada. Escalable a otras frecuencias por una tarifa nominal de ingeniería. Añadir la letra sufijo "S" para el acero inoxidable o "A" para la configuración de aluminio. Antena GRDCUS PN AO556-915S, NSN 5985-01-540-3343. Modelos estándar: frecuencia 915 ± 10 MHz Frecuencia 978 ± 10 MHz Frecuencia 1365 ± 10 MHz Aplicaciones Objetivos aéreos a subescala Subsistema de enlace de datos (DLS) Sistemas de control de vuelo de drones GRDCUS BQM-34 Frecuencia - 915 ± 10 MHz - 978 ± 10 MHz - 1365 ± 50 MHz VSWR - 1,5:1 máx. - 1,5:1 máx. - 1,5:1 máx Ganancia - Esencialmente isotrópica - Esencialmente isotrópica - Esencialmente isotrópica Cobertura de radiación - Esencialmente hemisférica - Esencialmente hemisférica - Esencialmente hemisférica Manejo de potencia - >100 vatios promedio - >100 vatios promedio - >100 vatios promedio Impedancia - 50 ohmios - 50 ohmios - 50 ohmios
