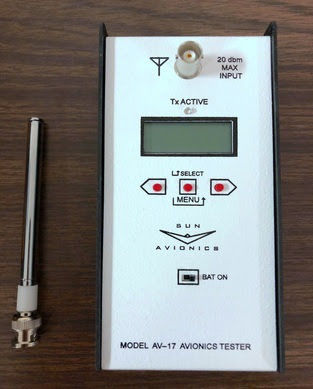

Tester para la aviónica AV-17

para la aeronáutica

Gama de temperaturas de funcionamiento (-20 a +50 DEG C) Gama de temperaturas de almacenamiento (-30 a +70 DEG C) - Exactitud de todas las frecuencias portadoras; Accuracy= básico +/- 2,5 PPM más +/--1,0 PPM que envejece por año. Variación sobre temperature= +/- 2 PPM más de -20 c a la gama de +50 C. - De potencia de salida; Alimentador de originales = -12 +/--3 dbm VOR= -10 +/--3 dbm ILS Localizer= -10 +/--3 dbm ILS GS = -17 +/--3 dbm ILS MKR = -15 +/--3 dbm DME = -12 +/--3 dbm TXPDR = -12 +/--3 dbm COMM = dbm -10 +-3 Exactitud radial del VOR; +/- 1 grado Exactitud del localizador DDM del ILS; el +/- 10% Exactitud de la transparencia DDM del ILS; el +/- 10% Exactitud del DME; +/- 0.1NM - El transpondor relacionó especificaciones; Especificaciones de la interrogación; PRF 235 +/--5 modo A, C 50 +/--2 interrogaciones/en segundo lugar del modo S Salida -12 del poder +/--3 dbm en el puerto de la antena Igual relativo P2 P1 +/-0.1db o -9 +/- .5 DB P2 posición 2.0uS +/-0.01uS de P1 si está permitido P3 posición 8,0 +/--0,01 nosotros modo-UNo, 21,0 +/--0,02 nosotros modo-c, en relación con P1 P1,2,3 anchura 0,8 +/--0,05 nosotros Frecuencia 1030 megaciclo +/- 3ppm +/- 15 megaciclos de ajuste durante comando de la medida de la frecuencia P4 nivel 0 +/- 0.1db en relación con P1
