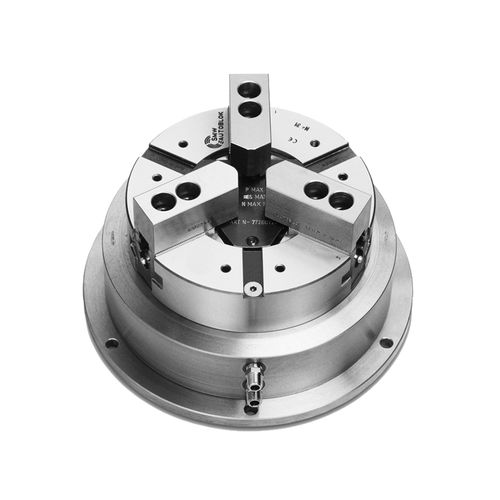

Mandril de torneado PBI series

para la aeronáutica

SERRACIÓN DE PULGADAS 2 O 3 MANDOS PBI-C MACHIHEMBRADO 3 JAWS Mandril neumático para mesas divisoras Cilindro incorporado 2 y 3 mordazas Dentado en pulgadas o machihembrado Portabrocas neumático para mesas divisoras Inglés ■ Cilindro incorporado ■ 2 y 3 mordazas Aplicación/ventajas para el cliente - Plato giratorio autocentrante con colector neumático utilizado en mesas de indexación, no diseñado para la rotación constante en tornos. Mordazas maestras SERRADAS EN PULGADAS (1/16" x 90°) Mordaza maestra TONGUE & GROOVE Mordazas SERRATEADAS MÉTRICAS (1,5 mm x 60°) bajo pedido Características técnicas - Plato de 2 / 3 garras con cilindro neumático incorporado - Colector para el suministro de aire - Cuerpo cementado para asegurar la máxima precisión y una larga vida útil del plato ¡Importante! Debido a la fricción entre el colector fijo y el cuerpo central giratorio, el plato divisor debe proporcionar un par de rotación mayor que el indicado en la tabla siguiente Equipamiento estándar Unidad de mandril 1 juego de mordazas superiores blandas (PBI-C excluido) 1 juego de tuercas en T con pernos (PBI-C excluido) Ejemplo de pedido plato de 3 garras PBI-C 250 o plato de 2 garras PBI-D 165
