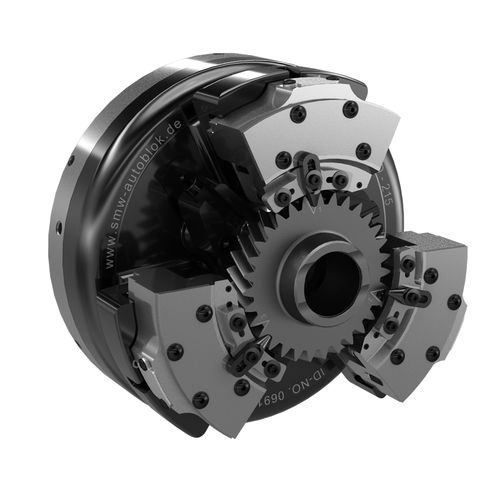

Mandril de torneado D-VARIO 215

para la aeronáutica

PLATO DE DIAFRAGMA SISTEMA MODULAR FLEXIBLE Portabrocas de membrana con ajuste fino radial de la línea central Ajuste fino radial de la línea central Sistema de cierre con llave= Posicionamiento rápido de las mordazas para engranajes con diferente número de dientes Sistema modular con mandíbulas para la línea de paso o la sujeción exterior Platos Proofline® = totalmente sellados-bajo mantenimiento Ventajas de la aplicación/cliente - Solución flexible para el rectificado con ajuste rápido para tiempos de preparación cortos Características técnicas - Sistema de mordazas modular y ajustable para sujetar diferentes piezas de trabajo con las mismas mordazas - Sistema de bloqueo con llave para el posicionamiento rápido del paso de diferentes piezas de trabajo - Ajuste micrométrico de la línea central - Para lotes pequeños, medianos y grandes - Tope de trabajo con alimentación media para detección de aire y boquillas de refrigerante integradas opcionales - Mordazas para la sujeción del diámetro exterior (tipo A) opcional - Confi gurador D-Vario: aplicación gratuita para confi gurar su montaje (www.smw-autoblok.de/qr/vario) Equipamiento estándar Mandril de membrana D-Vario (con pernos de montaje) Sujeción de la línea de paso - 6 juegos de mordazas diferentes para distintos diámetros exteriores - Sistema de bloqueo de llaves para diferentes pasos de engranajes (véase la figura A, B y C) - Pernos de sujeción para diferentes módulos (diámetro de bola de 3,0 mm a 6,0 mm) - Localizadores
