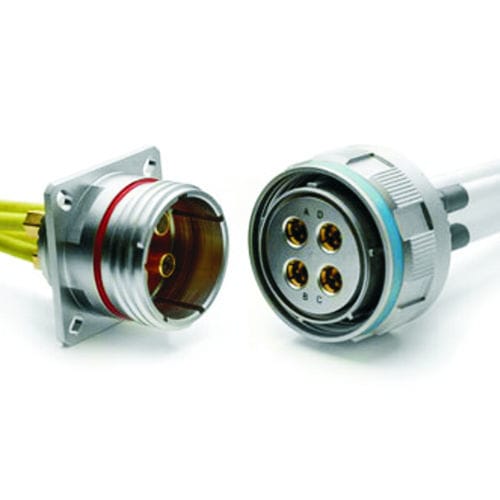

Conector de datos MIL-DTL-38999
audio/vídeopara tarjeta electrónicapara aeronave

conector de datos
conector de datos
Añadir a mis favoritos
Añadir al comparador


Características

Tipo
de datos, audio/vídeo, para tarjeta electrónica
Aplicaciones
para aeronave
Formato
EN2997, Socket, Ethernet, quadrax, FireWire
Forma
circular
Tipo de conexión
de engaste
Otras características
MiL, de alta velocidad

Descripción

Ofrecen velocidades de transmisión de datos superiores a 2 Gbps y un ancho de banda de hasta 3 Ghz. Los conectores pueden controlarse mediante interconexiones de par diferencial de impedancia adaptada para la transferencia de datos de alta velocidad de placa a placa y son ideales para la transferencia fiable y de alta velocidad de señales de audio/vídeo digital. Características y ventajas Velocidades de datos superiores a 2 Gbit/seg Ancho de banda: hasta 3 GHz Pueden controlarse mediante interconexiones de par diferencial de impedancia adaptada para la transferencia de datos de alta velocidad de placa a placa Ideal para la transferencia fiable y de alta velocidad de señales digitales de audio/vídeo Impedancia adaptada +/- 10 ohmios para 100 ohmios Carcasas traseras estandarizadas. Diseñado para facilitar el montaje Construcción Quadrax. Terminación crimpada completa. Carcasas posteriores recomendadas: M85049/21 (str) * M85049/88 (str) * M85049/89 (45- con extensor) Smiths Interconnect sólo recomienda el uso de carcasas traseras que eviten la aplicación de fuerzas radiales de flexión o compresión elevadas a los cables que puedan alterar el rendimiento de alta frecuencia del conjunto de cables del conector Smiths Interconnect ofrece una línea completa de conectores, contactos y conjuntos de cables Quadrax diferenciales para aplicaciones Ethernet, Firewire y Fibre Channel de alta velocidad. Los conectores Quadrax de par diferencial ofrecen un rendimiento superior en aplicaciones de alta velocidad con impedancia emparejada de datos bajo demanda. La impedancia característica de señal a señal y de señal a blindaje se mantiene en todo el par de conectores. Smiths Interconnect ofrece contactos Quadrax de género inverso para proporcionar un conjunto más robusto para aplicaciones en entornos difíciles. Esta configuración alternativa coloca los contactos de zócalo interiores más fuertes y de mayor diámetro dentro del aislante de contacto de patilla Quadrax más expuesto.

---
