Optoacoplador fototransistor OLC049

en miniaturade superficie

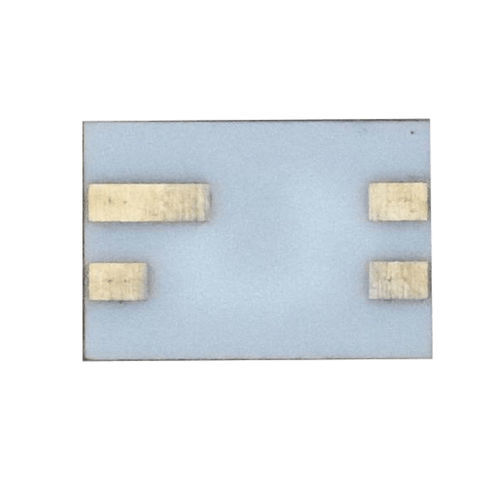

El OLC049 puede utilizarse para aplicaciones de constelaciones de satélites de gran tamaño que requieren aislamiento óptico en entornos de radiación, como radiación gamma, de neutrones y de protones, con una elevada relación de transferencia de corriente (CTR) y una baja VCE de saturación. Cada optoacoplador consta de un LED y un fototransistor de silicio N-P-N aislados eléctricamente, pero acoplados ópticamente dentro de un encapsulado no hermético de cuatro patillas Leadless Chip Carrier (LCC). La variante de montaje superficial hermético del optoacoplador OLC049 está disponible como OLS049, tanto en una versión de catálogo no apantallada como en una versión apantallada de alta fiabilidad. En la figura 1 se muestra un diagrama de bloques funcional del OLC049. En la Tabla 1 se indican los valores nominales máximos absolutos del OLC049. Las especificaciones eléctricas figuran en la Tabla 2. En las figuras 2 a 4 se ilustran las características típicas de funcionamiento del OLC049. En la Figura 5 se muestra un circuito de prueba de conmutación típico y en la Figura 6 se muestran las dimensiones del encapsulado del OLC049. Características - Encapsulado de montaje superficial no hermético en miniatura - Tolerancia a la radiación - Alto CTR garantizado en un rango de temperatura ambiente de -55 °C a +125 °C - Aislamiento eléctrico de 1000 VCC
