Panel de información AL-091-00-YE/GR/YE

estáticopara aeropuerto

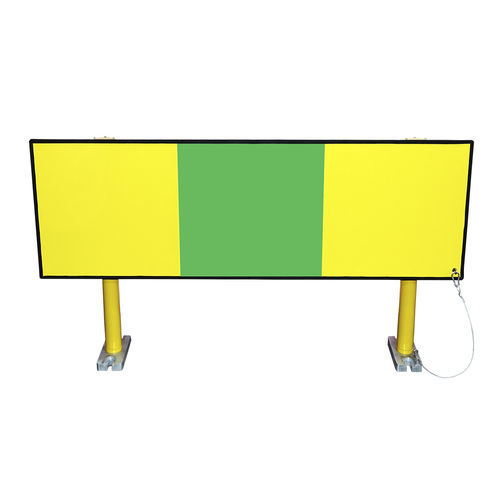

Manual de helipuertos de la OACI 5.2.2.10 Descripción Los marcadores de ruta de tránsito aéreo están fabricados en aluminio con dos postes frangibles, placas de base y cuerda de anclaje. El panel no está iluminado y se colorea con láminas 3M. Cuando se establecen rutas de tránsito aéreo, sus líneas centrales deben marcarse con marcadores Los marcadores serán frangibles y estarán situados a lo largo de la línea central de la ruta de tránsito aéreo Los marcadores estarán espaciados a intervalos no superiores a 60 m en los tramos rectos y a 15 m en las curvas La superficie del marcador vista por un piloto será un rectángulo con un radio de altura a anchura de aproximadamente 1 a 3 y tendrá una superficie mínima de 1.500 cm2 El marcador mostrará tres bandas verticales de color amarillo, verde y amarillo respectivamente y no superará 1 m por encima del nivel del suelo o de la nieve
