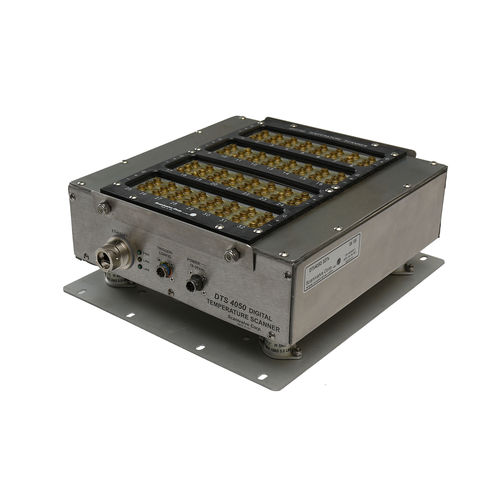

Analizador de señales DTS4050 32

de ruidobenchtoppara la aeronáutica

Sistema operativo en tiempo real mediante procesamiento digital de señales convertidores analógico-digital de 22 bits Acepta tipo E, J, K, N, R, S, T y B Salida de unidades de ingeniería, °C, °F, °R, °K y mVoltios aislamiento de canal a canal de 1000 Vcc aislamiento de entrada de 600 Vcc 160 dB, 0-60Hz Rechazo de modo común rechazo de ruido en modo común de 50-60 Hz Prueba de termopar abierto en software Protocolo Ethernet 100baseT TCP/IP "listo para red Compatible con sincronización horaria IEEE1588 PTPv2 Precisión ±0,5 °C (tipos de termopar limitados) Visión general El modelo DTS4050/64Tx, escáner digital de temperatura, es un escáner multicanal de termopares. Las configuraciones de canales disponibles son 16, 32 ó 64 canales. El DTS incorpora RAM, filtros integrales de paso bajo, convertidores A/D de 22 bits y un microprocesador, todo ello en un robusto escáner autónomo. Se incorpora un bloque isotérmico para la Referencia Uniforme de Temperatura (UTR) para cada entrada de canal. Las tablas de termopares NIST para tipos de termopares estándar se almacenan en la memoria flash y se utilizan para una conversión precisa a unidades de ingeniería configurables. El microprocesador utiliza estas tablas de consulta para convertir las entradas de mV a unidades de ingeniería. Los datos de temperatura se emiten en °C, °F, °R, K, milivoltios y recuentos A/D. La precisión del DTS4050 para diferentes tipos de termopar oscila entre ±0,5°C y ±2,0°C dependiendo del tipo de termopar y del rango de temperatura útil. Se pueden utilizar múltiples tipos de termopar estándar con un escáner de termopar inteligente, teniendo cada canal su propio tipo de termopar y configuración de escenario de puesta a tierra. Los módulos DTS estándar vienen con entradas de terminal de tornillo que permiten conexiones de termopar apantallado o no apantallado de dos o tres hilos.
