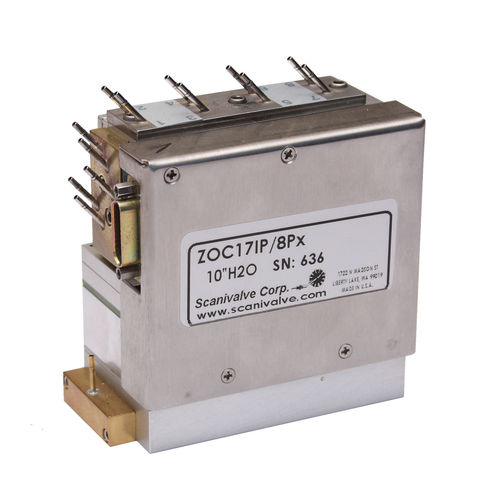

Escáner de presión 8 canales ZOC17

de gasen miniaturaanalógico

precisión a largo plazo de +/- 0,08% de la escala completa (3,0 - 500 psid) 8 entradas de presión multiplexadas o 16 entradas de presión multiplexadas velocidad de barrido de 50 kHz Múltiples rangos de presión disponibles Rango de presión de vacío, 5 pulgadas H20 hasta 750 psid Corrección automática del desplazamiento del cero Válvula de purga incorporada en el ZOC17 Sensores de presión sustituibles in situ Aplicación El escáner electrónico de presión ZOC17 es ideal para medir gases en aplicaciones de vuelo y pruebas de motores de turbina en las que varían las temperaturas ambiente. También es ideal para otras situaciones de medición industriales en las que es necesario medir altas presiones (750 psi máx.). Los sensores de presión con compensación de temperatura ZOC son más de diez veces menos sensibles a la temperatura que los típicos sensores de presión piezoresistivos. Pueden montarse en cualquier posición, por lo que las unidades pueden instalarse cerca de las fuentes de presión a medir.Cuando se requiere una mayor estabilidad de temperatura, así como para su uso por debajo de 0°C, se recomienda colocar el escáner de presión ZOC17 en una caja controlada termostáticamente, Scanivalve modelo ZOCTCU. Descripción general El escáner electrónico de presión modelo ZOC17 acepta 8 ó 16 entradas neumáticas. Cada módulo ZOC17 incorpora 8 ó 16 sensores de presión piezoresistivos compensados por temperatura. Estos sensores de presión sensores de presión se fabrican en una lata resistente a las vibraciones, lo que facilita su sustitución en campo, minimizando así el tiempo de inactividad en caso de que se dañe el sensor. El escáner de presión electrónico ZOC17 también contiene una válvula de calibración neumática, un multiplexor de alta velocidad (50 kHz) y un amplificador de instrumentación.La salida de datos es una señal analógica +/- -2,5 Vcc o +/- 5,0 Vcc.
