Detector de fisuras por corrientes de Foucault

para la aeronáutica

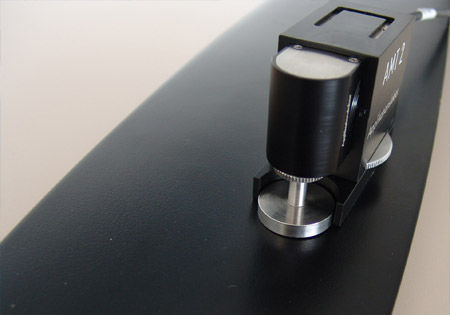

Detección de grieta debajo de la capa de la laca. Encubierto en el mini-rotor de MR3/MF, una pista de la evaluación de 30 milímetros es cubierta por la punta de prueba del disco de RSMT. El mini-rotor se coloca en la guía de AMT de modo que la punta de prueba del disco gire aproximadamente 0,1 milímetros sobre la superficie de la cuchilla. La curvatura de cuchilla puede permitir cambios en distancia de hasta 0,3 milímetros para esto. Éstos son suprimidos por el ajuste del filtro y la calibración en diversas distancias. El número elevado de rotaciones de 2.800 rotaciones por minuto permite una inspección rápida de las áreas planas y del peneplain de la cuchilla que se realizarán. La exhibición de YT en la exhibición M3 muestra una rotación de la punta de prueba y de tal modo permite a la ubicación del defecto ser determinada exacto. La calibración fue realizada usando la muestra TP1, superficie inferior, aluminio, defecto de la referencia de = milímetros 0,1 milímetros de amplio y los 0,5 profundamente.
