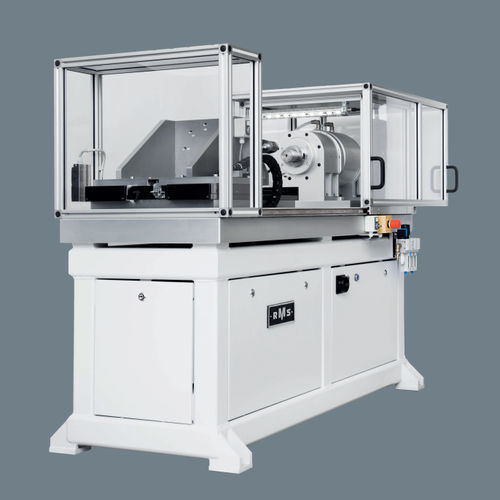

Banco de ensayo de torsión IPU 750

temperaturapara motorpara la aeronáutica

El accionamiento directo refrigerado por agua y con cojinetes de aire genera un cambio de alta frecuencia de hasta 100 Hz El IPU 750 es un banco de pruebas de torsión accionado eléctricamente para la generación de cargas de torsión estáticas y dinámicas. La muestra de ensayo se sujeta mediante un soporte de reacción. Para ajustar las diferentes longitudes de las piezas de ensayo, el soporte de reacción puede utilizarse sobre patines. El banco de pruebas se controla desde el ordenador de control a través de una interfaz de red PRECISIÓN Error de velocidad de rotación [ 3 Precisión del par de giro [ ≤ 1 Desviación de posición sistemática [°/s] ≤± 20" Repetibilidad [°/s] de posicionamiento ≤± 5" Precisión de posicionamiento [ 0,01 Resolución de posición [ 0,001 Incertidumbre de posición [°/s] ≤± 20" DETALLES TÉCNICOS Velocidad máx. Velocidad [rpm] 500 Par, funcionamiento continuo [Nm] 250 Rango de medición del par [Nm] 500 Frecuencia de oscilación [Hz] <100 Accionamiento - Momento de inercia [kgm²] 0,1 Modos de funcionamiento: - Momento estático - Momento dinámico - Barrido de frecuencia DIMENSIONES Alto [mm] 1700 Ancho [mm] 880 Largo [mm] 1200 Peso [kg] 800 CÁMARA DE TEMPERATURA* Rango de temperatura [°C] < +150 Medición de la temperatura Cámara IR , [0,1° K Resolución, precisión de 2° K] Potencia [W] ca. 1000
