Software de diseño FixtureBuilder

de CADde programaciónpara la aeronáutica

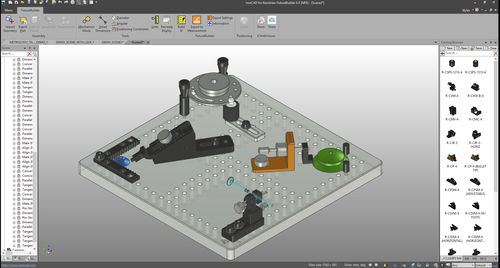

FixtureBuilder es un paquete de software de modelado 3D diseñado para crear configuraciones y documentación de fijaciones. El software FixtureBuilder importa un modelo CAD de la pieza inspeccionada para realizar la configuración de la fijación sobre esta. A continuación, exporta la pieza inspeccionada y la configuración completa al software de programación de inspección. FixtureBuilder admite la mayoría de formatos CAD, como IGES, SAT y STEP. Características y ventajas FixtureBuilder aporta una amplia serie de ventajas al cliente, derivadas del vasto conocimiento y las buenas prácticas de metrología e inspección de piezas de Renishaw. Todas las placas base estándar y componentes de fijación están ordenados en fichas, agrupados por categorías de componentes y tamaños de rosca. Solo tiene que arrastrar y soltar los componentes en una placa o en otro componente. La tecnología SmartSnap®* los alinea automáticamente, señalando las coordenadas X, Y y Z del agujero correspondiente. Mediante la función TriBall®* del software FixtureBuilder, es posible mover las piezas individualmente en el espacio de trabajo 3D. La función de retención permite colocar fácilmente la pieza inspeccionada en la fijación. Existen distintos modos de retención, por ejemplo: alineada, encajada, concéntrica, tangente, etc. Diseñe las fijaciones de inspección para colocar las piezas en varias placas, sujetas al sistema de raíl rápido y repetible QuickLoad. FixtureBuilder puede importar y exportar los archivos CAD 3D más comunes (Parasolid, Step, ACIS, STL, IGES, etc.).
