Software de medición MODUS™

de análisis de datos CADde CADde programación

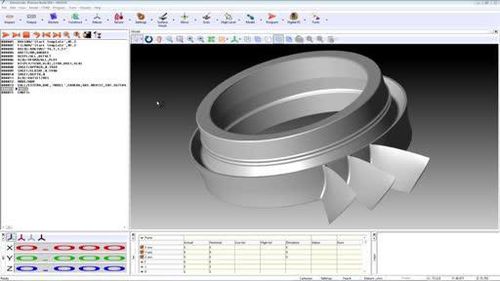

Generación de sección nominal Por cada sección que se va a evaluar, es necesario crear una curva nominal a partir del modelo CAD. MODUS proporciona esta función para cualquier cantidad de secciones con la función 'Add Slice'. MPCS se utiliza para generar secciones a partir de las nubes de puntos de datos recogidos por REVO. Las secciones se encuentran en la superficie fuera del centro de la punta y eliminan cualquier error de coseno durante el ajuste de datos. MPCS puede utilizarse repetidamente con la misma hoja de datos de medición, durante la medición o en otro momento, si se necesitan más secciones en distintas posiciones. No es necesario medir el álabe. MPCS on-surface section generation using ball rolling technique to eliminate cosine errors
