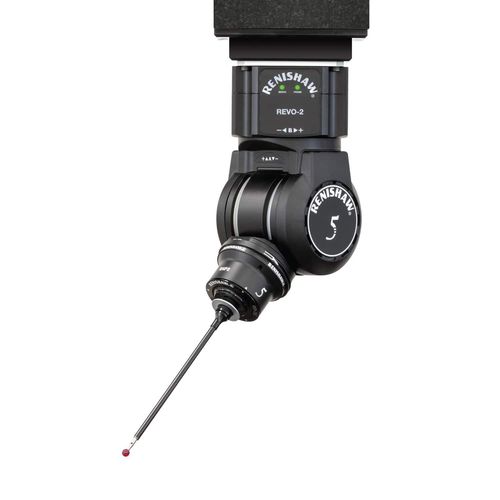

Palpador de barrido REVO® RSP2

CMM2D3D

RSP2 es una sonda dedicada ligera para sistemas REVO, que puede medir en continuo en 2D (x, y) y realizar mediciones de disparo por contacto 3D (x, y, z). La sonda RSP2 cuenta con una estructura universal en la que pueden montarse una serie de soportes de palpadores de distinta longitud, con un alcance mínimo de 175 mm y máximo de 500 mm. RSP utiliza la tecnología de detección de punta de Renishaw, diseñada expresamente para reducir las fuerzas de inspección y minimizar el desgaste del palpador. El control UCC controla el tipo de palpador que puede utilizarse con la sonda RSP2, para garantizar un rendimiento metrológico óptimo. Más información en utilización de palpadores en RSP2. Animación de video de detección en la punta de RSP2 REVO. Cuando el palpador toca la pieza y se desvía, se desplaza el reflector. La ruta de retorno modificada del láser es detectada por un PSD. La posición exacta de la punta del palpador se conoce porque el reflector y la bola del palpador se encuentran juntos.
