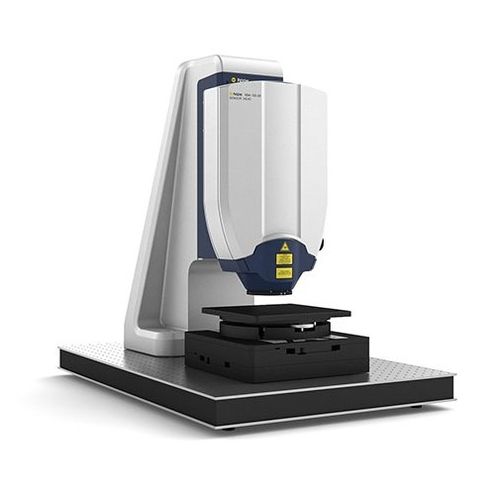

Analizador de materiales MSA-100-3D

benchtoppara la aeronáuticaláser

Las vibraciones de los objetos reales suelen ser tridimensionales. Si bien es cierto que se pueden mostrar direcciones preferentes, las tolerancias de producción y otras influencias hacen que los componentes del movimiento se produzcan también en otras direcciones espaciales. Con el analizador de microsistemas MSA-100-3D puede analizar el comportamiento dinámico de su muestra de forma integrada, en un amplio ancho de banda y en tiempo real. Los componentes de vibración en las tres direcciones espaciales se registran simultáneamente en alta resolución y se analizan como un registro de datos integrado. Se consigue la resolución de amplitud sub-picométrica típica de los vibrómetros láser, independientemente de la dirección de la vibración. Aspectos destacados Medición de vibraciones en tiempo real con un gran ancho de banda de hasta 25 MHz Resolución de amplitud sub-picométrica para movimientos fuera del plano y dentro del plano Mediciones de un solo punto y de campo completo El pequeño punto láser de menos de 4 μm permite la máxima resolución lateral Grandes distancias de separación de 38 mm Compatible con las estaciones de sondeo MEMS habituales Junto con la alta resolución lateral causada por un punto láser microscópico y el ancho de banda de frecuencia de hasta 25 MHz, el Polytec MSA-100-3D es el dispositivo de medición ideal para caracterizar sensores y actuadores microelectromecánicos (MEMS), otras microestructuras y muestras biológicas. Para la caracterización de campo completo, el MSA-100-3D analiza las muestras en toda su superficie haciendo que el software escanee la muestra y luego represente gráficamente las formas de deflexión.
