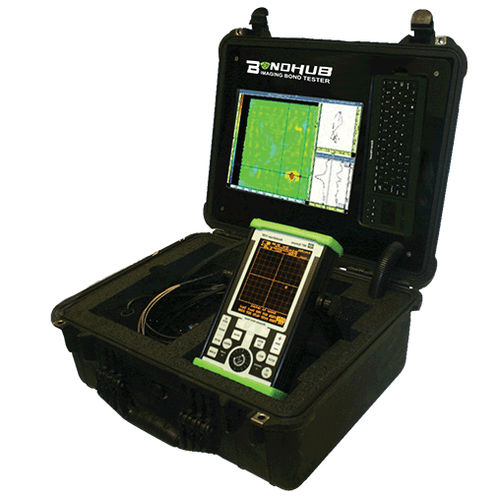

Tester de impedancia BondHub II

de metalizaciónde materialespara la aeronáutica

Mida la resistencia mecánica de las uniones por ultrasonidos con el BondHub II. El sistema BondHub II consta de un ordenador, controladores de escáner y pantallas combinados con la potencia de nuestro Bondascope 3100. El software operativo del BondHub incluye métodos de ensayo de uniones estándar del sector y ofrece al operador la libertad de elegir qué método de ensayo utilizar en cada objeto de ensayo. Los modos disponibles incluyen Pitch/Catch, MIA (Análisis de Impedancia Mecánica) y Resonancia. Ensayos por ultrasonidos en una amplia gama de materiales El BondHub II destaca en el ensayo de materiales compuestos. Aunque estos materiales se han utilizado en aviación durante muchos años, en la última década se han introducido muchos procesos y materiales nuevos para mejorar la consistencia y fiabilidad de estos materiales compuestos. Sin embargo, las tecnologías necesarias para inspeccionar los materiales compuestos se han quedado atrás. Afortunadamente, eso está cambiando rápidamente gracias a instrumentos como el BondHub II. El BondHub funciona muy bien en laminados multicapa, compuestos de fibra de vidrio/fibra de carbono, núcleos alveolares y de espuma, uniones metal-metal y accesorios unidos por adhesivo. Entre los defectos típicos que se detectan se encuentran las delaminaciones, los desprendimientos, el núcleo aplastado, los defectos de la piel con el núcleo, los defectos del lado más alejado, los daños por impacto, la entrada de líquidos, etc. Potencia y flexibilidad El BondHub II se conecta directamente al Bondascope 3100 y combina los datos de amplitud y ángulo de fase del Bondascope con las entradas del codificador XY de cualquier escáner para crear una imagen C-Scan. Las herramientas de análisis de datos, como el dimensionamiento de defectos, las puertas múltiples, la función Null ajustable y las funciones de generación de informes, están todas a bordo. Se trata de un sistema alimentado por batería, compacto y de fácil despliegue.
