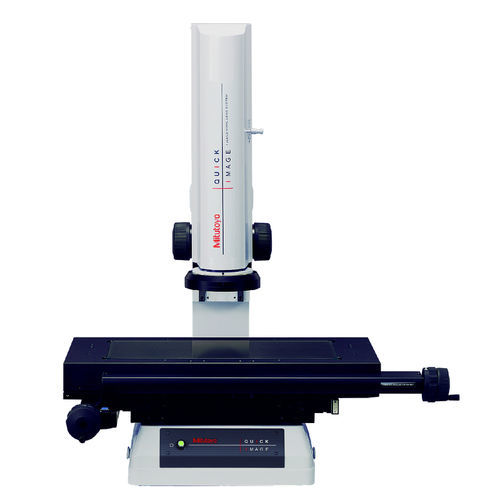

Máquina de medición tridimensional sin contacto QI-A1010D

por cámarapara la aeronáutica

Lo último en funcionamiento sencillo con medición en un solo clic. Este sistema de medición por visión 2D sin contacto le ofrece un nuevo concepto de instrumentos de medición por visión 2D. Ofrece varias características únicas para mejorar la eficacia de sus mediciones, incluyendo: Gran profundidad de campo y amplio campo de visión. Sistema óptico telecéntrico doble. cámara en color de 3 megapíxeles. luz anular LED de 4 cuadrantes. Los modelos de platina motorizada proporcionan la máxima eficacia de medición. Tamaño del cristal de la platina: 170 x 170 [mm] Modo de medición: Modo de alta resolución y modo normal Distancia de trabajo del sistema óptico 90 mm Sistema óptico profundidad de enfoque : Modo de alta resolución : ±0,6 mm; Modo normal : ±11 mm Precisión (1): E1(x,y) = ±(3,5+0,02L) μm*L = longitud de medición (mm) Aumento del sistema óptico: Modelos QI-A : 0,2X Cámara CCD: cámara CCD en color de 3 megapíxeles Iluminación: - Contour- Coaxial- LED de 4 cuadrantes (RL) Precisión dentro de la pantalla (±2σ): Especificaciones cuando en la posición focal los modelos QI-A : ±2 μm (modo de alta resolución) ±4 μm (modo normal) Repetibilidad (±2 σ) dentro de la pantalla: Modelos QI-A : ±1 μm (modo de alta resolución) ±2 μm (modo normal) Funciones: Modelos QI-A, aumento de 0,2x, etapa manual
