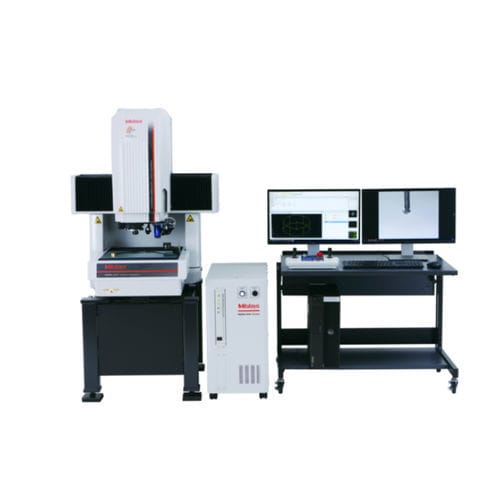

Máquina de medición tridimensional sin contacto MVS-H302P1L-D

por cámarapara la aeronáuticaCNC

Los sistemas de visión MiSCAN MVS-HYPER y MVS-APEX combinan el procesamiento avanzado de imágenes con las mediciones de escaneo táctil. El MVS-HYPER 302 puede equiparse con la sonda MPP-Nano o la sonda de escaneo SP25M. MPP-Nano es una sonda de escaneo de alta precisión para la medición de piezas diminutas y utiliza módulos de palpadores con diámetros de punta que varían entre 125 y 500 µm. Los modelos MVS-HYPER 404 y MVS APEX 404 están equipados con la sonda de escaneo SP25M para trabajos de escaneo estándar con un rango de medición de tamaño medio. Los sistemas de visión MiSCAN están impulsados por la potente combinación del software MCOSMOS y VISIONPAK-PRO para garantizar la máxima funcionalidad en las mediciones sin contacto y táctiles. Todas las ventajas de los sistemas estándar QUICK VISION HYPER/APEX se incorporan también en el MiSCAN Rango de medición con sonda de escaneo 175 x 200 x 200 mm Precisión de medición con sensor de visión [µm]: E1x, E1y= (0,8+0,2L/100) E1z= (1,5+0,2L/100) E2xy= (1,4+0,3L/100) Precisión de medición con sonda de barrido [µm]: E0,MPE= (1,9+0,4L/100) Tipo: MiSCAN HYPER 302 Informe de alimentación: Informe de resumen de pruebas UN 38.3
