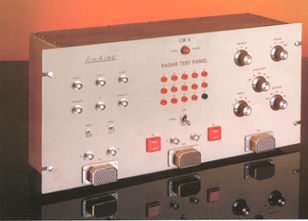

Tester de radar LW-4

para la aeronáuticadigital

El panel de prueba del radar LW4 es una unidad diseñada especialmente para los nuevos sistemas del radar de Digitaces mientras que todavía prueba los más viejos tipos. Arneses de prueba para un más viejo del radar de LinAire de prueba del panel trabajo también con el este nuevo panel. El panel actúa 17 VDC, 28 VDC, 115 unidades del VAC y combinaciones. Las entradas de la tira de Termian se proporcionan para la CA y la entrada CC. Los voltajes son interruptor controlado y fundido con el panel de delante montó a las asambleas. La unidad tiene dieciséis puntos de prueba, identificados alfabéticamente, para las verificaciones de voltaje. Seis conectores BNC permiten la conexión conveniente del alcance a cualquier vídeo, SI, disparador, los datos, disparo, u otras señales similares. Accione y SI (u otros datos alternos sobre estas líneas) sea interrumpible por la desconexión coaxil en el panel. El piloto Lamps del indicador de cinco voltios, de 14 voltios, y de 28 voltios puede ser actuado seleccionando el voltaje apropiado en el IND. Interruptor EXPERIMENTAL. El interruptor del TAMAÑO de la HORMIGA se proporciona para seleccionar diversos tamaños de la antena para esas unidades del radar usando más de una antena del tamaño. El SIMULADOR del GIROCOMPÁS tiene cuatro gamas de la salida: 50, 100, 150, y 200 milivoltio. por el grado para satisfacer los requisitos de cualquier antena. Las direcciones de la antena PARA ARRIBA, ABAJO, A LA IZQUIERDA, o la DERECHA se pueden generar a los ángulos seleccionados de 10, 15, 20, o 30 grados. Los conectores rugosos del estante y del panel se utilizan para la conexión de la unidad del radar que asegura muchos años de servicio continuo confiable. El LW4 es tamaño estándar del estante (19" W x 8,75" H) para el bastidor de soporte o se puede utilizar “para colocarse solamente.”
