Máquina de inspección láser BOS

tomográficade superficie3D

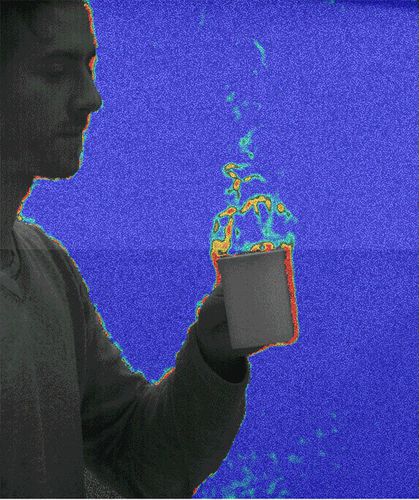

Para la visualización del movimiento del gas basado en las variaciones locales del índice de refracción, el Schlieren orientado al fondo (BOS, también conocido como Schlieren sintético) es una alternativa sencilla y rentable a los métodos de obtención de imágenes láser, ya que no necesita ningún dispositivo de iluminación complejo como el láser necesario para la obtención de imágenes láser, y funciona sin sembrar el flujo. La BOS es una técnica de obtención de imágenes en la línea de visión y mide localmente el gradiente de densidad como un valor integrado en la línea de visión. En la práctica, sólo se toma una imagen de puntos aleatorios en el fondo del flujo con una cámara de alta resolución antes y durante la prueba. Comparando las dos imágenes (o, más exactamente, correlacionando los dos patrones de forma similar a la correlación de imágenes en PIV), el desplazamiento local del patrón de fondo puede utilizarse para proporcionar información lateral sobre las variaciones del índice de refracción integradas en la trayectoria. Imágenes en medios transparentes técnica simple de visualización del flujo sin láser y sin siembra de flujo técnica avanzada de correlación de imágenes aplicada al objetivo de fondo Módulo de software BOS en DaVis para la obtención de imágenes cuantitativas de densidad (temperatura) imágenes en flujos 2D y axisimétricos Los sistemas de imagen Tomo-BOS de LaVision miden cuantitativamente los campos de densidad o temperatura en 3D utilizando proyecciones BOS de múltiples cámaras. Esta técnica de obtención de imágenes en 3D requiere una calibración geométrica precisa del sistema multicámara y un algoritmo de reconstrucción tomográfica iterativo. para la obtención de imágenes de flujo en 3D campos instantáneos de temperatura (densidad) en 3D configuraciones multicámara flexibles imágenes tomográficas BOS de alta velocidad para mediciones resueltas en el tiempo
