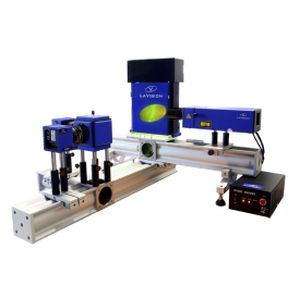

Máquina de inspección mediante penetración de líquido fluorescente

tomográficade superficie3D

Uno de los ejemplos más destacados de flujos multifásicos son las burbujas dispersas en el agua. La interacción de ambas fases se investiga aplicando un enfoque de imagen dual codificada por colores: para la imagen del campo de flujo en el agua se utiliza una lámina de luz verde para excitar la fluorescencia roja de las partículas PIV sembradas en el agua, y una pantalla de LEDs con luz de fondo azul para el seguimiento de la forma, el tamaño y la velocidad de las burbujas. Un divisor de haz situado delante de las cámaras separa la información codificada por colores de ambas fases antes de la detección. Las grabaciones de ambos canales se sincronizan y sus campos de visión se ajustan perfectamente entre sí aplicando la funcionalidad de mapeo de imágenes de DaVis. Imágenes de sombras tomográficas Nuestros sistemas ParticleMaster 3D Shadow se basan en la obtención de imágenes de sombras tomográficas. Utilizando múltiples proyecciones de sombras, el módulo de reconstrucción tomográfica de DaVis calcula la posición y la forma de las partículas, burbujas y gotas en el espacio 3D. Con grabaciones resueltas en el tiempo se miden las trayectorias de las partículas con datos de velocidad y aceleración. Las imágenes tomográficas de sombra resueltas en el tiempo se aplicaron con éxito en flujos con burbujas para obtener imágenes de flujo en 3D de ambas fases.
